Peugeot 106 Reparaturanleitung: Zündzeitpunkt prüfen/einstellen

Peugeot 106 Reparaturanleitung / Zündanlage / Zündzeitpunkt prüfen/einstellen

Monopoint-Einspritzanlage bis 7/92

Der Zündzeitpunkt ist nach dem Austausch des Zylinderkopfs und/oder des Verteilers einzustellen.

Zum Prüfen und Einstellen des Zündzeitpunktes werden ein Drehzahlmesser und eine Zündblitzpistole mit Phasenverstellung benötigt.

Zündzeitpunkt prüfen

  • Motor auf Betriebstemperatur bringen und abstellen.
  • Drehzahlmesser nach Vorschrift anschließen.
  • Leerlaufdrehzahl prüfen, gegebenenfalls einstellen.
  • Unterdruckleitung von der Unterdruckdose am Verteiler abziehen und verschließen.

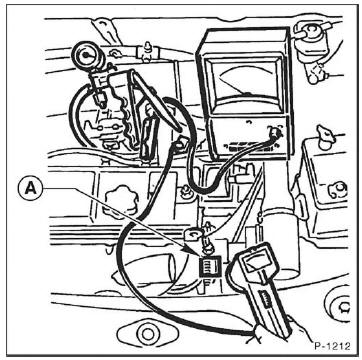

  • Zündblitzlampe an die Batterie anschließen. Die kapazitive Klemme an das Hochspannungskabel des 1. Zylinders anklemmen.
  • Motor starten und im Leerlauf drehen lassen.
  • Zündzeitpunkt-Markierung mit Zündblitzlampe anblitzen. Sollwert: 8 vor OT.
  • Die Zündung ist richtig eingestellt, wenn beim Anblitzen die Kerbe der Schwungscheibe gegenüber dem richtigen Zündzeitpunkt auf der Skala scheinbar stillsteht. Ist dies nicht der Fall, Zündzeitpunkt einstellen.
  • Falls Wert in Ordnung, Prüfgeräte abklemmen und Unterdruckleitung am Zündverteiler aufschieben.

Einstellen

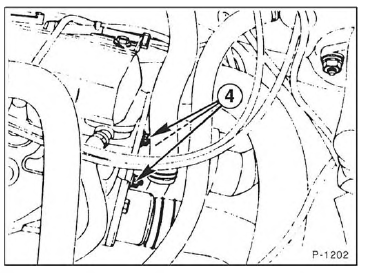

  • Zum Einstellen des Zündzeitpunktes die Befestigungsschrauben des Zündverteilers lösen und Zündverteiler bei laufendem Motor verdrehen, bis die Markierungen beim Anblitzen gegenüberstehen.
  • Befestigungsschrauben festziehen und Zündzeitpunkt nochmals kontrollieren.
  • Motor abstellen.
  • Prüfgeräte abklemmen und Unterdruckleitung am Zündverteiler aufschieben.
