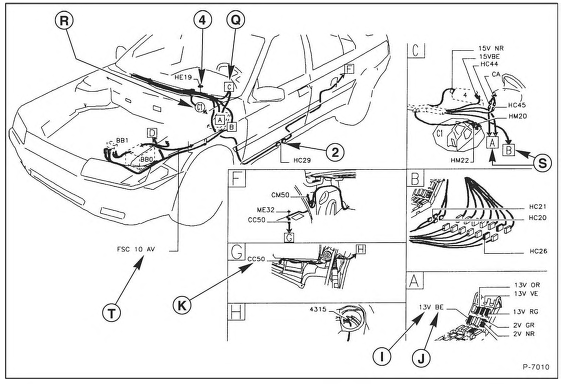

Peugeot 106 Reparaturanleitung: Erläuterung Steckverbindungsplan

2 = Darstellung einer Steckverbindung

2 = Darstellung einer Steckverbindung

4 = Darstellung einer festen Verbindung

I = Anzahl der Steckerpole

J = Steckerfarbe

K = Nummer der Steckverbindung

Q = Lupenkennzeichnung (vergrößerte Darstellung in separatem Kasten)

R = Ausschnitt in Kasten

S = Querverweis auf andere Ausschnitte

T = Bezeichnung des Kabelstrangs


    Erläuterung Stromlaufplan
    Darstellung einer modell- oder ausstattungsabhängigen Variante Darstellung einer teilweise dargestellten Steckverbindung Darstellung einer kompletten Steckverbindung Darstellung ei ...

    Kennzeichnung der Bauteile
    Die einzelnen Bauteile sind mit vier Zahlen gekennzeichnet. Die ersten beiden Ziffern geben die Zuordnung zu den einzelnen Baugruppen an, die letzten beiden Ziffern sind die fortlaufende Nummerier ...
