Peugeot 106 Reparaturanleitung: Türschließzylinder/Türschloß/ Türgriff aus- und
einbauen
Schließzylinder ausbauen

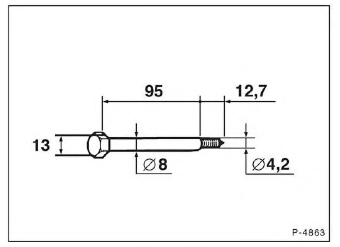

- Zum Ausbau des Schließzylinders wird ein Spezialwerkzeug benötigt, das
man anhand der Zeichnung selbst anfertigen kann.
- Abdeckung von Bohrung an der Türkante abmontieren.
- Spezialwerkzeug durch Bohrung in Haltegabel einschrauben.

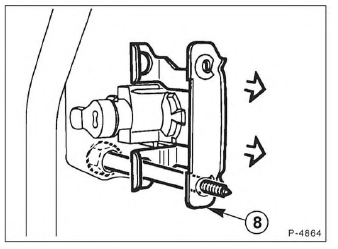

- Haltegabel -8- mit Spezialwerkzeug vom Schließzylinder abdrücken.
- Schließzylinder nach außen ziehen und Verbindungsstange aushängen.
Achtung: Solange das Türschloß ausgebaut ist, darf das
Spezialwerkzeug nicht von der Haltegabel abgeschraubt werden, da sonst die Gabel
herunterfällt. Zum Wiedereinbau des Schlosses müßte dann die Türverkleidung
ausgebaut werden.
Einbau
- Verbindungsstange einhängen und Schließzylinder ersetzen.
- Haltegabel mit Spezialwerkzeug auf Schließzylinder ziehen.
- Spezialwerkzeug abschrauben und Bohrung mit Abdeckung verschließen.
Türschloß ausbauen
- Türverkleidung ausbauen, siehe Seite 164.
- Schutzfolie vorsichtig von der Türe abziehen.

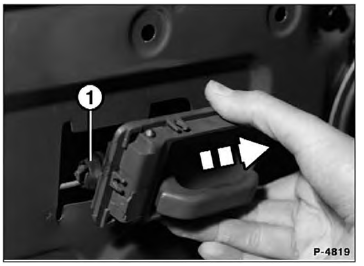

- Betätigungshebel für Türschloß nach vorn schieben und dadurch aus dem
Türkörper aushaken. Betätigungshebel etwas herausziehen.
- Verbindungsstange zum Schloß am Betätigungshebel aushängen. Lage des
Gummiteils -1- für Wiedereinbau merken.
- Verbindungsstangen zum Verriegelungsknopf sowie zum Außengriff durch
Schwenken der Klammern in Pfeilrichtung lösen und an den Hebeln

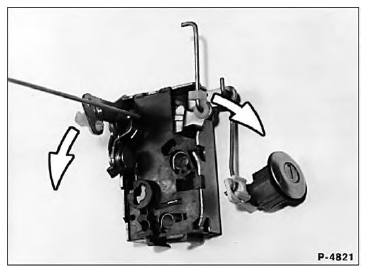

herausziehen. Die Abbildung zeigt ein ausgebautes Türschloß.

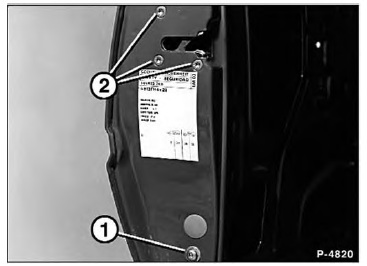

- Befestigungsschrauben -2- für Türschloß herausdrehen und Schloß von
innen abnehmen.
- 5-Türer Türaußengriff ausbauen: Von der Türinnenseite her 1 Torxschraube
sowie 1 Mutter abschrauben. Zuvor Verbindungsstange am Schloß aushängen,
siehe Abbildung P-4821.

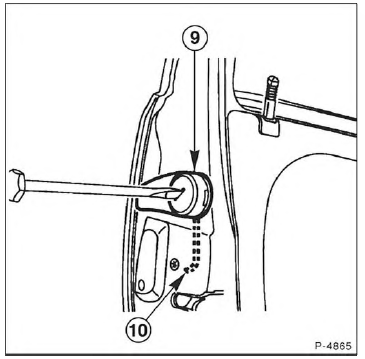

- 3-Türer Türaußengriff ausbauen: Verbindungsstange - 10- am Schloß
aushängen. Mit einem großen Schraubendreher die Befestigungsschraube
abschrauben. Griff -10- durch die Schloßöffnung drehen und herausnehmen.
Einbau
- Der Einbau erfolgt in umgekehrter Reihenfolge wie der Ausbau.
- Schutzfolie sorgfältig und dicht mit Klebeband ankleben, sonst kann
Wasser und Zugluft in das Fahrzeuginnenraum dringen.
- Vor dem Einbau der Türverkleidung sämtliche Schloßfunktionen sowie
Leichtgängigkeit des Kurbelfensters kontrollieren.
