Peugeot 106 Reparaturanleitung: Druckschalter aus-und einbauen
Die Bedienungsschalter für Warnblinkanlage, heizbare Heckscheibe,
Nebelschlußleuchte sowie verschiedene Sonderausstattungen sitzen beim PEUGEOT
106 in der Mittelkonsole.
Ausbau
- Batterie-Massekabel (-) abklemmen. Achtung: Dadurch werden die
elektronischen Speicher gelöscht, zum Beispiel Motor-Fehlerspeicher oder
Radiocode. Batterie nur bei ausgeschalteter Zündung abklemmen, da sonst das
Steuergerät der Einspritzanlage beschädigt werden kann. Vor dem Abklemmen
sollten auch die Hinweise im Kapitel "Radio" bzw. "Batterie aus- und
einbauen" durchgelesen werden.

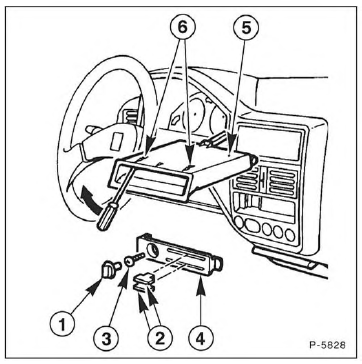

- Gebläsedrehgriff -1- und Heizungsschieber -2- abzie- hen.
- Kreuzschlitzschrauben -3- abschrauben und Heizungsblende -4- vorsichtig
mit einem Schraubendreher abhebeln.
- Fahrzeug mit Radio: Radio ausbauen, siehe Seite 213.
- Fahrzeug ohne Radio: Mit einem Schraubendreher Halteklammern -6-
ausrasten und Ablagefach -5- herausziehen.
- Durch den Radioschacht Muttern -17- abschrauben.

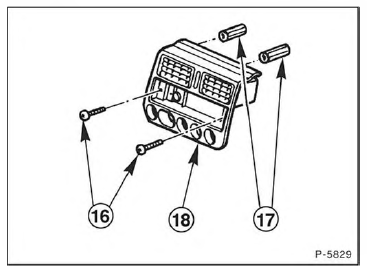

- Kreuzschlitzschrauben -16- abschrauben und Verkleidung -18- abnehmen.
- 2 schmale Schraubendreher in die Aussparungen links und rechts am
betreffenden Schalter eindrücken und gleichzeitig Schalter herausziehen.
- Mehrfachstecker hinten am Schalter abziehen.
Einbau
- Mehrfachstecker hinten am Schalter aufstecken.
- Schalter in die Halterung eindrücken, bis er einrastet.
- Batterie-Massekabel (-) anklemmen. Achtung: Batterie nur bei
ausgeschalteter Zündung anklemmen, sonst kann das Steuergerät der
Einspritzanlage beschädigt werden.
- Funktion für eingebauten Schalter überprüfen.
- Verkleidung ansetzen und mit Muttern und Schrauben festschrauben.
- Heizungsblende ansetzen und festschrauben.
- Gebläsedrehgriff und Heizungsschieber aufstecken.
- Fahrzeug ohne Radio: Ablagefach in die Halterung eindrücken, bis es
einrastet.
- Fahrzeug mit Radio: Radio einbauen, siehe Seite 213.
- Zeituhr einstellen.
- Diebstahlcode für Radio eingeben.
