Peugeot 106 Reparaturanleitung: Der Schalttafeleinsatz

Eingebaut werden Schalttafeleinsätze der Firmen VDO und JÄGER. Abgebildet ist die Version der Fa. JÄGER mit 3 Instrumenten (Tachometer, Kraftstoffanzeige, Zeituhr). Um die Instrumente zu ersetzen, muß der Schalttafeleinsatz zerlegt werden.

Einbau

• Alle Kombistecker auf Schalttafeleinsatz aufschieben.
• Tachowelle am Schalttafeleinsatz einrasten.
• Schalttafeleinsatz in Schalttafel einsetzen und mit 2 Schrauben befestigen.
• Befestigungshaken der Blende einhängen und Blende festschrauben.
• Obere Abdeckung der Lenksäule ansetzen und festschrauben.
• Lenksäule ansetzen und festschrauben.
• Die Verkleidung unter dem Armaturenbrett einbauen.
• Falls abgeschraubt, Tachowelle am Getriebe mit Überwurfmutter festschrauben.
• Batterie-Massekabel (-) anklemmen. Achtung: Batterie nur bei ausgeschalteter Zündung anklemmen, sonst kann das Steuergerät der Einspritzanlage beschädigt werden.
• Zeituhr einstellen.
• Diebstahlcode für Radio eingeben.
• Alle elektrische Funktionen für Schalttafeleinsatz überprüfen.

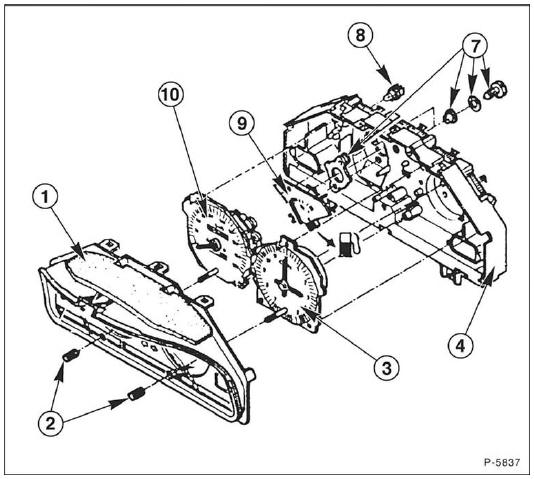

1. Abdeckung
2. Stellknopf
3. Zeituhr
4. Instrumententräger
5. Befestigungsschraube
6. Halterung
7. Glühlampe mit Fassung
8. Kraftstoffanzeige
9. Tachometer

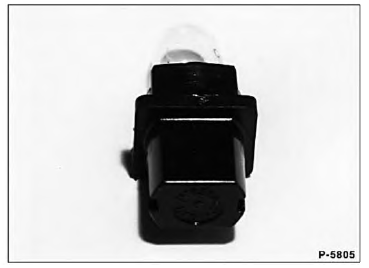

Lampen auswechseln

• Abdeckung für Schalttafeleinsatz ausbauen, siehe Kapitel "Schalttafelausbau".

• Hinter Schalttafeleinsatz greifen und Fassung der defekten Lampe herausziehen.
• Lampe aus der Fassung ziehen und durch Lampe gleicher Stärke ersetzen.
• Ist die betreffende Lampe nicht erreichbar, Schalttafeleinsatz ausbauen.
• Beim Einsetzen der Fassung beachten, daß die Kontakte an der Leiterplatte anliegen müssen, gegebenenfalls vorher Leiterplatte entsprechend ausrichten.
