Peugeot 106 Reparaturanleitung: Stoßfänger hinten aus-und einbauen

Peugeot 106 Reparaturanleitung / Karosserie / Stoßfänger hinten aus-und einbauen

Ausbau

  • Radschlüssel entfernen und Lufteinlaßgitter auf der linken Seite des Kofferraums abschrauben.

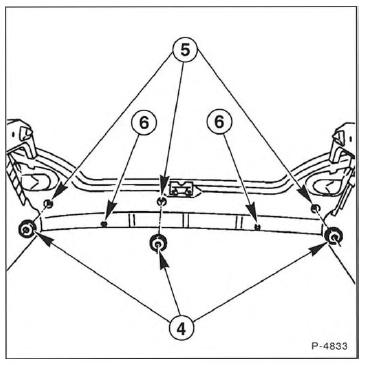

  • Abdeckungen -4- abnehmen und die darunterliegenden Schrauben -5- und die Schrauben -6- herausdrehen.

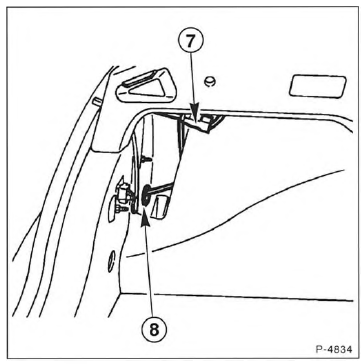

  • Den Stecker der Kennzeichenbeleuchtung -7- abziehen.

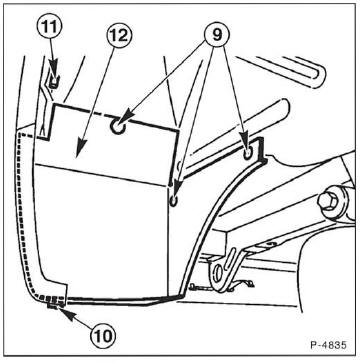

  • Die Befestigungsclips -9- mit Hilfe eines Treibdornes mit 3 mm Durchmesser entfernen.
  • Die Klammer -10- auf beiden Seiten mit einer Zange ab- ziehen.
  • Die Befestigung -11- entfernen und die Abdeckung -12- abnehmen.

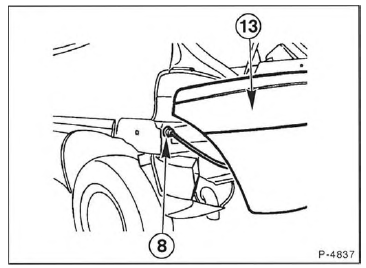

  • Der Stoßfänger kann nun mit einem Helfer abgenommen werden. Dabei Gummitülle -8- mit Stromkabel der Kennzeichenbeleuchtung aus der Bohrung ziehen.

Einbau

  • Stoßfänger mit einem Helfer an die Karosserie halten und Kabel der Kennzeichenbeleuchtung durch die Durchführung ziehen und Gummitülle montieren.
  • Befestigungsschrauben des Stoßfängers auf beiden Seiten ansetzen.
  • Stoßfänger so ausrichten, daß auf beiden Seiten ein gleichmäßiger Spalt zwischen Kotflügel und Stoßfänger ist. Befestigungsschrauben festschrauben und Abdeckungen montieren.
  • Abdeckung ansetzen und mit Clips befestigen.
  • Kabel der Kennzeichenbeleuchtung einstecken.
  • Lufteinlaßgitter und Radschlüssel einbauen.
