Peugeot 106 Reparaturanleitung: Leerlauf einstellen

Da der Dieselmotor keine Zündanlage besitzt, wird zum Einstellen der Leerlaufdrehzahl ein spezieller Diesel-Drehzahlmesser benötigt. Er ist sehr teuer, so daß sich der Kauf nicht unbedingt lohnt.

Zur Einstellung der Leerlaufdrehzahl sind folgende Arbeitsschritte unbedingt in der beschriebenen Reihenfolge einzuhalten.

• Motor auf Betriebstemperatur bringen, der Kühlerlüfter muß sich mindestens einmal eingschalten haben.
• Elektrische Verbraucher (Radio, Licht, usw.) und Klimaanlage müssen ausgeschaltet sein.
• Motor im Leerlauf laufen lassen, Fahrzeug mit Handbremse gegen wegrollen sichern.

Leerlaufanhebung prüfen und einstellen

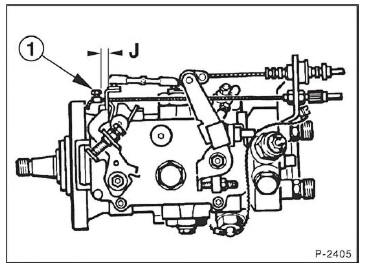

• Prüfen ob der Seilzug für Leerlaufanhebung ein Spiel -J- von 0,5 -1,0 mm hat.
• Gegebenenfalls Zug nachstellen, dazu Klemmschraube - 1- lösen und Spiel einstellen.
• Klemmschraube festziehen.

Leerlaufdrehzahl prüfen und einstellen

• Motor abstellen und Drehzahlmesser nach Bedienungsanleitung anschließen.
• Leerlaufdrehzahl prüfen. Sollwert: 780 +- 20/min. Wird der Sollwert nicht erreicht, Leerlaufdrehzahl einstellen. Achtung: Bei dieser Prüfung darf der Kühlerlüfter nicht eingeschaltet sein, gegebenenfalls warten bis der Lüfter sich ausschaltet.

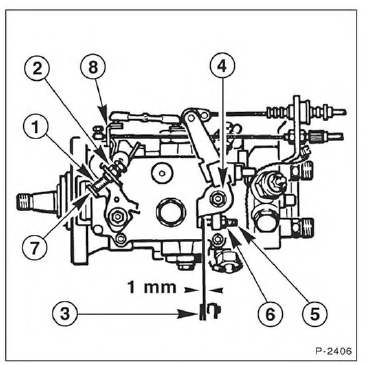

• Zum Einstellen der Leerlaufdrehzahl Kontermutter -2- lösen und durch Verdrehen der Einstellschraube -1- Leerlaufdrehzahl einstellen.
• Kontermutter mit 4 Nm festziehen.

Mindestdrehzahl prüfen und einstellen

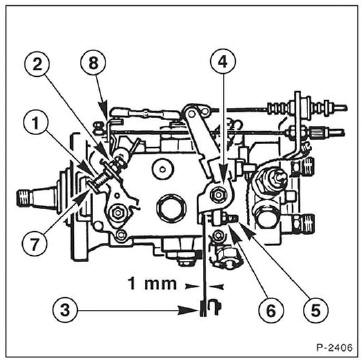

• Lehre -3- mit 1 mm Stärke zwischen Drehzahlverstellhebel -4- und Restmengenanschlagschraube -5- einset- zen.
• Motordrehzahl prüfen. Sollwert: 1600 +- 100/min. Wird der Sollwert nicht erreicht, Mindestdrehzahl einstellen.

Achtung: Bei dieser Prüfung darf der Kühlerlüfter nicht eingeschaltet sein, gegebenenfalls warten, bis der Lüfter sich ausschaltet.

• Zum Einstellen der Mindestdrehzahl Kontermutter -6- lösen und mit der Restmengen-Anschlagschraube -5- eine Drehzahl von 1600 +- 100/min einstellen. Achtung: Zum Einstellen muß die Lehre zwischen Hebel und Einstellschraube verbleiben.
• Kontermutter mit 4 Nm festziehen.
• Lehre -3- herausziehen.
• Leerlaufdrehzahl kontrollieren, gegebenenfalls einstellen.

Leerlaufstabilität prüfen und einstellen

• Mit dem Leerlaufverstellhebel -4- den Motor auf 3000/min beschleunigen.
• Verstellhebel loslassen.
• Fällt die Drehzahl zu schnell ab und der Motor neigt zum Absterben, Kontermutter -6- lösen und Einstellschraube -5- eine 'A Umdrehung einschrauben.
• Fällt die Drehzahl zu langsam ab und der Motor läuft mit erhöhter Drehzahl, Kontermutter -6- lösen und Einstellschraube -5- eine 'A Umdrehung herausschrauben.
• Kontermutter mit 4 Nm festziehen.
• Leerlaufdrehzahl kontrollieren, gegebenenfalls einstellen.
• Leerlaufanhebung kontrollieren, gegebenenfalls einstellen.

Leerlaufanhebungsdrehzahl prüfen

• Hebel -8- (siehe Abbildung P-2406) von Hand bis zum Anschlag drücken.
• Motordrehzahl prüfen. Sollwert: 950 +- 50/min. Wird der Sollwert nicht erreicht, Einstellung des Leerlaufs wiederholen.
