Peugeot 106 Reparaturanleitung: Hinterachse
Der Hinterachskörper des PEUGEOT 106 besteht aus einem Stahlrohr, an dem die beiden Längslenker drehbar gelagert sind. Im Stahlrohr befindet sich ein Stabilisator (nicht bei allen Modellen), der mit beiden Längslenkern verzahnt ist. Er verringert bei Kurvenfahrt die Aufbauneigung der Karosserie sowie das Abheben des kurveninneren Hinterrades.
Die Abfederung zwischen Hinterachse und Karosserie übernehmen zwei mit den Längslenkern verzahnte Drehstäbe mit separat angeordneten, hydraulischen Stoßdämpfern.
Die Radnaben besitzen eine Fettdauerfüllung und sind daher wie auch die gesamte Hinterachse wartungsfrei.

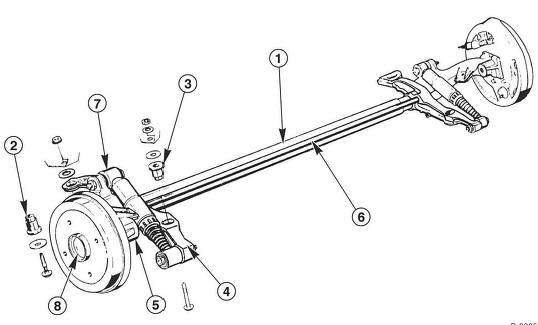

- Hinterachsträgerrohr Mit integriertem Stabilisator.
- Vorderes Gummilager
- Hinteres Gummilager
- Längsträger
- Längslenker
- Drehstab
- Stoßdämpfer
- Radnabe
- Stoßdämpfer hinten aus-und einbauen
- Stoßdämpfer prüfen
- Bremstrommel/Radlager aus- und einbauen
- Hinterachse aus-und einbauen
Radlager aus- und einbauen
Die vorderen Radlager sind wartungsfrei und müssen nicht eingestellt werden.
Ein defektes Radlager macht sich durch Laufgeräusche und übermäßiges Spiel
bemerkbar, teilwei ...
Stoßdämpfer hinten aus-und einbauen
Haben die Stoßdämpfer eine Laufleistung von über 80.000 km, so sollten diese
aus Sicherheitsgründen nur noch paarweise ausgetauscht werden. Stoßdämpfer
prüfen, ...
