Peugeot 106 Reparaturanleitung: Scheinwerfer aus- und einbauen

Peugeot 106 Reparaturanleitung / Beleuchtungsanlage / Scheinwerfer aus- und einbauen

Ausbau

  • Blinkleuchte ausbauen, siehe Kapitel "Blinkleuchte vorn aus- und einbauen".

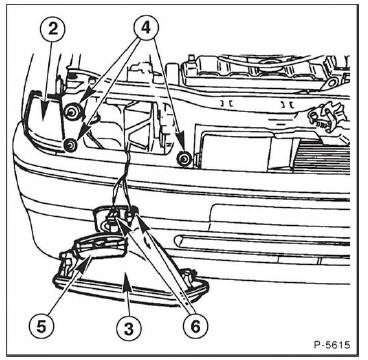

  • Scheinwerfer -3- kräftig nach vorne ziehen, dabei rastet der Scheinwerfer aus den Halterungen -4-.
  • Schutzabdeckung -5- entfernen und Mehrfachstecker - 6- von der Scheinwerferrückseite abziehen.
  • Fassung für Standlichtlampe an der Scheinwerferrückseite herausziehen.
  • Scheinwerfer abnehmen.

Einbau

  • Standlichtlampe in Scheinwerfer einsetzen, Mehrfachstecker aufstecken und Schutzabdeckung aufdrücken.
  • Scheinwerfer einsetzen und in die Halterungen einrasten.
  • Blinkleuchte einbauen.
  • Funktion der Scheinwerfer prüfen, gegebenenfalls einstellen lassen.
