Peugeot 106 Reparaturanleitung: Lüftungsgebläse aus- und einbauen

Peugeot 106 Reparaturanleitung / Lackierung / Heizung / Lüftungsgebläse aus- und einbauen

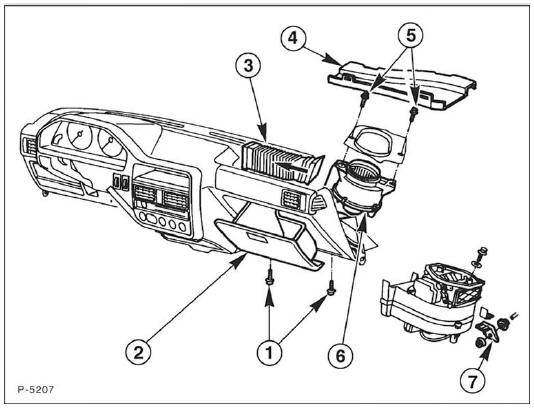

  1. Befestigungsschrauben Handschuhfach
  2. Handschuhfach
  3. Lüftungskanal
  4. Abdeckung Kaltlufteinlaß
  5. Befestigungsschrauben
  6. Lüftungsgebläse
  7. Befestigungswinkel

Ausbau

  • Batterie-Massekabel (-) abklemmen. Achtung: Dadurch werden die elektronischen Speicher gelöscht, zum Beispiel Motor-Fehlerspeicher oder Radiocode. Batterie nur bei ausgeschalteter Zündung abklemmen, da sonst das Steuergerät der Einspritzanlage beschädigt werden kann. Vor dem Abklemmen sollten auch die Hinweise im Kapitel "Radio" bzw. "Batterie aus- und einbauen" durchgelesen werden.
  • Handschuhfach -2- ausbauen, siehe Seite 212.
  • Lüftungskanal -3- vom Gebläsemotor -6- abziehen.
  • Im Motorraum die Abdeckung -4- abnehmen.
  • Fahrzeuge mit Klimaanlage: Befestigungswinkel -7- abschrauben.
  • Von Helfer im Motorraum die Befestigungsschrauben -5- abschrauben.
  • Stecker vom Gebläsemotor abziehen und Gebläsemotor herausnehmen.

Einbau

  • Gebläsemotor ansetzen und Stecker aufschieben.
  • Fahrzeuge mit Klimaanlage: Befestigungswinkel festschrauben.
  • Gebläsemotor mit Befestigungsschrauben anschrauben.
  • Abdeckung einbauen.
  • Handschuhfach einbauen.
  • Batterie-Massekabel (-) anklemmen. Achtung: Batterie nur bei ausgeschalteter Zündung anklemmen, sonst kann das Steuergerät der Einspritzanlage beschädigt werden.
  • Zeituhr einstellen.
  • Diebstahlcode für Radio eingeben.
  • Funktionen des Gebläses überprüfen.
