Peugeot 106 Reparaturanleitung: Heizungsblende aus- und einbauen

Peugeot 106 Reparaturanleitung / Lackierung / Heizung / Heizungsblende aus- und einbauen

Ausbau

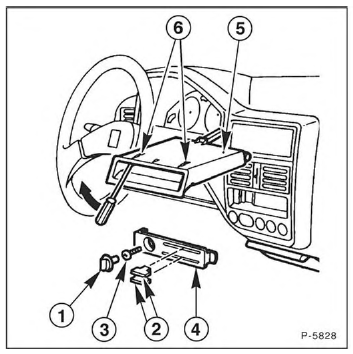

  • Gebläsedrehgriff -1- und Heizungsschieber -2- abzie- hen.
  • Kreuzschlitzschrauben -3- abschrauben und Heizungsblende -4- vorsichtig mit einem Schraubendreher abhebeln.

Einbau

  • Heizungsblende ansetzen und festschrauben.
  • Gebläsedrehgriff und Heizungsschieber aufstecken.

Störungsdiagnose Heizung

Störung Ursache Abhilfe
Heizgebläse läuft nicht Sicherung für Gebläsemotor defekt

Gebläseschalter defekt

Elektromotor defekt

Sicherung für Gebläse prüfen, gegebenenfalls ersetzen

Prüfen, ob an den Vorwiderständen Spannung anliegt. Wenn nicht, Gebläseschalter ausbauen und prüfen

Gebläsemotor prüfen

Heizgebläse läuft nur in einer Geschwindigkeitsstellung nicht Vorwiderstand defekt Anschlußplatte ersetzen
Heizleistung zu gering Kühlmittelstand zu niedrig

Heizungsbetätigung schwergängig, defekt

Wärmetauscher undicht oder verstopft

Kühlmittelstand prüfen, gegebenenfalls Kühlmittel auffüllen

Heizungsbetätigung prüfen, gegebenenfalls Bowdenzug ersetzen

Wärmetauscher ersetzen (Werkstattarbeit)

Heizung läßt sich nicht ausschalten Heizungsbetätigung schwergängig, defekt Heizungsbetätigung prüfen, gegebenenfalls Bowdenzug ersetzen
Geräusche im Bereich des Heizgebläses Eingedrungener Schmutz, Laub

Lüfterrad hat Unwucht, Lager defekt

Gebläse ausbauen, reinigen, Luftkanal säubern

Gebläsemotor ausbauen und auf leichten Lauf prüfen
