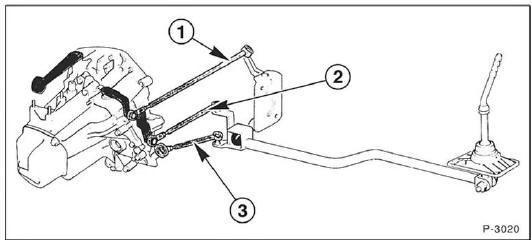

Die Schaltung besteht aus dem Schalthebel, dem Schalthebelbock und den Schaltstangen. Beim Einlegen eines Ganges wird zwischen der Querbewegung, dem Wählen der Schaltgasse, und der Schaltbewegung, dem Einlegen des Ganges, unterschieden. Beide Bewegungen werden über je eine Schaltzugstange und dem entsprechenden Umlenkhebel auf das Getriebe übertragen.
Getriebe aus-und einbauen
Schaltstangen prüfen/einstellenKennzeichnung der Kabelstränge, Steckverbindungen und Masseanschlüsse
ln der Kennzeichnung der Steckverbindungen und der Masseanschlüsse ist die
Einbaulage definiert.
M = Motorraum
H = Innenraum
C = Kofferraum
Die Masseanschlüsse werden durch die Einbaulage (M, H oder C), dem Buchstaben
M und einer fortlaufenden Nummer gekennzeichnet, z. B.: HM11.
...
Luftfilter aus- und einbauen
Dieselmotor
Ausbau
Der Luftfilter befindet sich im Motorraum am Motor direkt über dem
Ansaugkrümmer.
Schlauch der Motorentlüftung abziehen.
7 Befestigungsschrauben -1- des Luftfilterdeckels -2- abschrauben.
Luftfilterdeckel abnehmen und Luftfiltereinsatz -3- herausnehm ...
Der Schalttafeleinsatz
Eingebaut werden Schalttafeleinsätze der Firmen VDO und JÄGER. Abgebildet ist
die Version der Fa. JÄGER mit 3 Instrumenten (Tachometer, Kraftstoffanzeige,
Zeituhr). Um die Instrumente zu ersetzen, muß der Schalttafeleinsatz zerlegt
werden.
Einbau
Alle Kombistecker auf ...
