Peugeot 106 Reparaturanleitung: Schaltstangen prüfen/einstellen

Peugeot 106 Reparaturanleitung / Getriebe/Schaltung / Schaltstangen prüfen/einstellen

Die Einstellung der Schaltstangen muß dann überprüft werden, wenn sich das Getriebe nicht mehr sauber schalten läßt oder die Gänge während der Fahrt herausspringen.

  • Fahrzeug vorn aufbocken, siehe Seite 226.

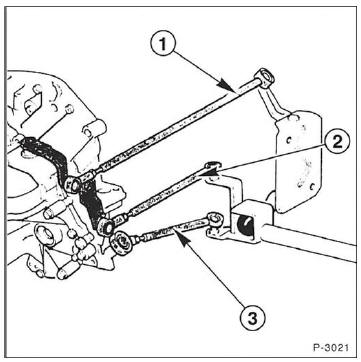

Die Maße der Schaltstangen überprüfen. Sollwert:

Die Maße der Schaltstangen überprüfen. Sollwert:

Schaltzugstange -1- : 331 mm

Wählzugstange -2- : 186 mm

Abstützstange -3- : 186 mm


    Die Schaltung
    Schaltzugstange Wählzugstange Abstützstange Schaltstange Schalthebelbock Schalthebel Die Schaltung besteht aus dem Schalthebel, dem Schalthebelbock und den Schaltstange ...
