Kabel, die beim Einbau von Zubehör zusätzlich zu dem serienmäßig eingebauten Kabelsatz im Fahrzeug verlegt werden müssen, sind nach Möglichkeit immer entlang der einzelnen Kabelstränge unter Verwendung der vorhandenen Kabelschellen und Gummitüllen zu verlegen.

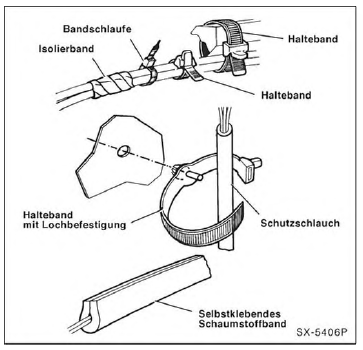

Falls erforderlich, sind die neu verlegten Kabel, um Geräuschen während der Fahrt vorzubeugen und das Scheuern von Kabeln zu vermeiden, mit Isolierband, plastischer Masse, Kabelbändern und dergleichen zusätzlich festzulegen. Hierbei ist besonders darauf zu achten, daß zwischen den Bremsleitungen und den festverlegten Kabeln ein Mindestabstand von 10 mm sowie zwischen den Bremsleitungen und den Kabeln, die mit dem Motor oder anderen Teilen des Fahrzeuges schwingen, ein Mindestabstand von 25 mm vorliegt.
Beim Bohren von Löchern in die Karosserie müssen die Lochränder anschließend entgratet, grundiert und lackiert werden. Die beim Bohren zwangsläufig anfallenden Späne sind restlos aus der Karosserie zu entfernen.
Bei allen Einbauarbeiten, die das elektrische Leitungssystem berühren, ist, um der Gefahr von Kurzschlüssen im elektrischen Leitungssystem vorzubeugen, grundsätzlich das Massekabel von der Fahrzeugbatterie (-) klemmen und zur Seite zu hängen.
Achtung: Wird die Batterie abgeklemmt, werden unter Umständen der Fehlerspeicher für Motorsteuerung, Antiblockiersystem sowie andere elektrische Geräte wie zum Beispiel das Radio und die Zeituhr stillgelegt, beziehungsweise Speicherwerte gelöscht. Spezielle Hinweise zu diesem Thema stehen in dem Kapitel "Batterie aus- und einbauen" Sofern zusätzliche elektrische Verbraucher eingebaut werden, ist in jedem Fall zu überprüfen, ob die erhöhte Belastung noch von dem vorhandenen Drehstromgenerator mit übernommen werden kann. Falls erforderlich, sollte ein Generator mit größerer Leistung vorgesehen werden.
Meßtechnik
Fehlersuche in der elektrischen AnlageLichtschalter
Lichtschalter
Front- und Heckleuchten
Ring A
Licht aus
Standlicht
Abblendlicht / Fernlicht
Nebelschlusslicht
Ring B
Nebelscheinwerfer und
Nebelschlusslicht
Ring C
...
Geschwindigkeitsregler
System, das die Fahrzeuggeschwindigkeit automatisch
auf dem vom Fahrer einprogrammierten
Wert hält, ohne dass das Gaspedal betätigt wird.
Der Geschwindigkeitsregler wird manuell eingeschaltet
: dazu muss die Fahrzeuggeschwindigkeit
mindestens 40 km/h betragen. Außerdem
mü ...
Warnblinker
Gleichzeitiges Aufl euchten der Blinker,
um andere Verkehrsteilnehmer bei einer
Panne, beim Abschleppen oder bei
einem Unfall zu warnen.
Warnblinker
Durch Drücken dieses Schalters werden
die Blinkleuchten eingeschaltet.
Sie funktionieren auch bei ausgeschalteter
Zündung.
...
