Peugeot 106 Reparaturanleitung: Tür aus- und einbauen

Peugeot 106 Reparaturanleitung / Karosserie / Tür aus- und einbauen

Ausbau

  • Türverkleidung ausbauen, siehe Seite 164.

  • Die beiden Enden -A- der Kabelführung -8- aus den Bohrungen -7- ziehen.
  • Falls vorhanden, elektrische Kabel des Türlautsprechers und der elektrischen Fensterheber aus der Tür herausziehen.

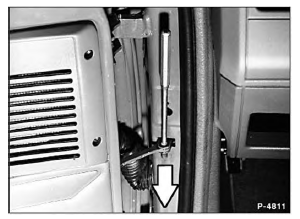

  • Spannhülse des Türfangbandes mit Hammer und geeignetem Durchschlag nach unten austreiben.
  • Tür von Helfer abstützen lassen.

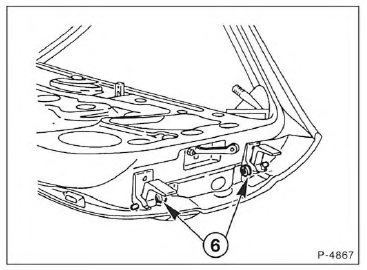

  • Zuerst die untere und dann die obere Scharnierachse - 6- mit einem Innen-Torx-Schlüssel EX230 abschrauben und Türe abnehmen.

Einbau

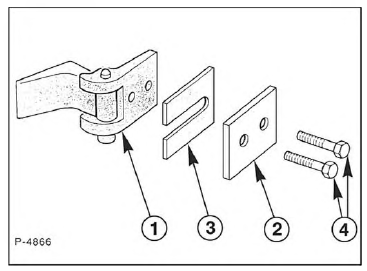

  • Wird eine neue Tür eingebaut, an der alten Tür von der Türinnenseite die Befestigungsschrauben -4- abge- schrauben und die Scharnierplatte -1-, Gegenplatte -2- und Beilage -3- abnehmen. Teile auf neue Tür umbauen.
  • Tür ansetzen und mit den beiden Scharnierachsen festschrauben.
  • Tür schließen.

Achtung: Der Spalt zwischen Tür und Türausschnitt muß überall gleich groß sein. Gegebenenfalls Tür ausrichten, dazu Scharnierschrauben und Türschloßbolzen lösen und Tür entsprechend verschieben.

  • Türschloßbolzen einstellen, wenn sich die Tür beim Einrasten in das Schloß in der Höhe verschiebt beziehungsweise nicht dicht schließt.
  • Spannhülse für Türfangband eintreiben.
  • Falls vorhanden, Lautsprecherkabel und elektrische Leitungen für elektrische Fensterheber durch die Kabelführung in die Tür einführen. Enden der Kabelführung an der Bohrung eindrücken.
  • Türverkleidung einbauen, siehe Seite 164.
