Peugeot 106 Reparaturanleitung: Spurstangengelenk aus-und einbauen

Peugeot 106 Reparaturanleitung / Lenkung / Spurstangengelenk aus-und einbauen

Ausbau

  • Radschrauben bei auf dem Boden stehendem Fahrzeug lösen.
  • Scheibenrad (Felge) zur Radnabe mit Farbe kennzeichnen. Dadurch kann das ausgewuchtete Rad wieder an gleicher Stelle eingebaut werden.
  • Fahrzeug vorn aufbocken und Rad abnehmen.

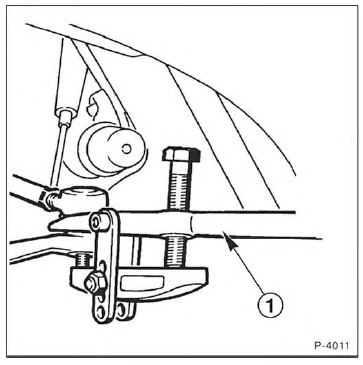

  • Selbstsichernde Mutter vom Spurstangengelenk abschrauben. Spurstangengelenk mit handelsüblichem Ausdrücker -1- am Achsschenkel ausdrücken.

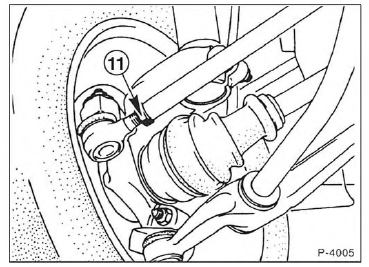

  • Kontermutter -11- lösen und Spurstangengelenk von der Spurstange abschrauben. Achtung: Umdrehungen notieren, um Gelenk beim Einbau gleich weit aufschrauben zu können. Abbildung zeigt Spurstange in eingebautem Zustand.

Einbau

  • Spurstangengelenk entsprechend der gezählten Umdrehungen aufschrauben, Kontermutter noch nicht festziehen.
  • Gelenk in den Lenkhebel einsetzen und neue selbstsichernde Mutter mit 40 Nm festziehen.
  • Rad anschrauben, dabei auf Markierung zur Radnabe achten. Fahrzeug ablassen und Radschrauben über Kreuz mit 85 Nm festziehen.
  • Spureinstellung überprüfen und Kontermutter am Spurstangengelenk mit 40 Nm festziehen. Soll die Spureinstellung in Fachwerkstatt überprüfen werden, Kontermutter vor der Fahrt mit 40 Nm festziehen.
