Peugeot 107 Betriebsanleitung: Glühlampen hinten
Glühlampen hinten

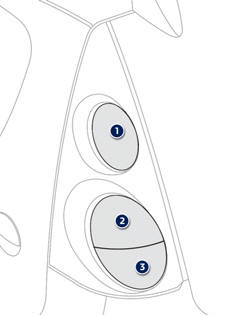

- Bremsleuchten / Standleuchten (P21/5 W)
- Blinkleuchten (P21 W)
- Rückfahrscheinwerfer (P21 W), rechts Nebelleuchte (P21 W), links
Diese 3 Glühlampen werden ausgewechselt, indem man die Leuchten ausbaut:
- Kofferraum öffnen,

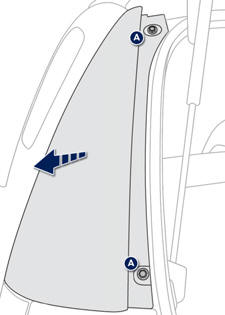

- die beiden Befestigungsschrauben A der Leuchte lösen,
- Leuchte nach außen herausziehen,
- Kabelstrang abklemmen,
- die vier Sperrfedern B auseinander drücken und Lampenträger abziehen,
- Lampe entfernen und auswechseln.
Beim Wiedereinbau umgekehrt vorgehen und auf den richtigen Sitz des Lampenträgers, der Sperrfedern und der Leuchte achten.
