Peugeot 106 Reparaturanleitung: Scheibenwaschdüse aus-und einbauen/einstellen
Ausbau
- Motorhaube öffnen.
- Zulaufschlauch für Düse abziehen.
- Haltenasen zusammendrücken und Düse nach oben aus der Motorhaube herausziehen.
Einbau
- Düse von oben in die Motorhaube einsetzen und drücken, bis sie einrastet.
- Schlauch auf die Düse aufschieben.
Einstellen

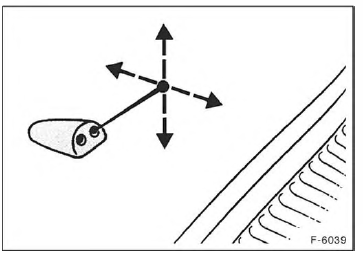

- Die Düse kann mit einer Nadel oder Preßluft gereinigt und mit einer Nadel in der Spritzhöhe eingestellt werden.
