Peugeot 106 Reparaturanleitung: Motorhaube aus- und einbauen/einpassen

Peugeot 106 Reparaturanleitung / Karosserie / Motorhaube aus- und einbauen/einpassen

Ausbau

  • Einbaulage der Motorhaube kennzeichnen, dazu Schraubenköpfe der Scharnierschrauben mit Filzstift umkreisen. Dies erleichtert den späteren Einbau der alten Motorhaube.
  • Motorhaube abstützen, Schlauch von der Scheibenwaschdüse abziehen.
  • Am rechten Federbeindom Schraube für Haubenstütze abschrauben.

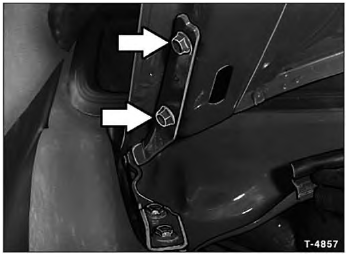

  • 2 Scharnierschrauben an beiden Seiten herausdrehen und Motorhaube mit Helfer abnehmen.

Einbau

  • Motorhaube ansetzen, Schrauben ansetzen, Haube aus- richten und Schrauben festziehen.
  • Haubenstütze anschrauben.
  • Scheibenwaschschlauch aufstecken.
  • Motorhaube schließen und Stellung der Klappe zu den Kotflügeln kontrollieren. Gegebenenfalls Motorhaube neu einjustieren.

Einpassen

  • Schrauben an den Scharnieren lösen und Motorhaube in Längsrichtung verschieben, bis sie mittig sitzt und der vordere Teil bündig mit den Scheinwerfern abschließt.
  • Schrauben festziehen.
  • 2 Gummipuffer für Motorhaube links und rechts ganz in das Abschlußblech einschrauben.
  • Befestigungsschrauben am Haubenschloß lösen und Haubenschloß verschieben, bis die Klappe in geschlossenem Zustand parallel zu den Kotflügeloberkanten steht.
  • Anschlagpuffer jetzt so weit herausdrehen, daß die Motorhaube beim Schließen leicht vorgespannt ist und parallel zu den Kotflügeloberkanten steht.
