Peugeot 106 Reparaturanleitung: Heckleuchte aus- und einbauen

Peugeot 106 Reparaturanleitung / Beleuchtungsanlage / Heckleuchte aus- und einbauen

Ausbau

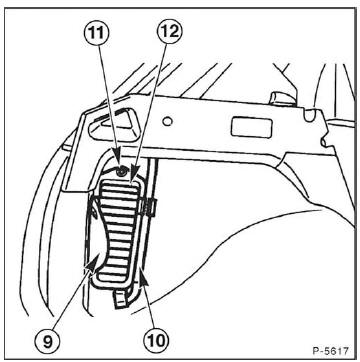

  • Schutzkappe -9- abnehmen.
  • Falls notwendig, Reserveradschlüssel-10-abnehmen.
  • Befestigungsschraube -11- abschrauben und Abdeckung -12- abnehmen.

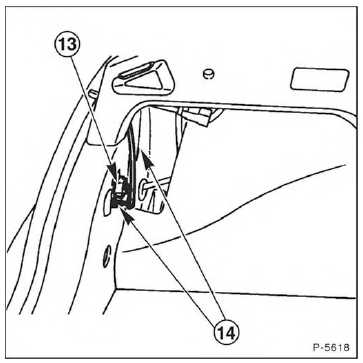

  • Mehrfachstecker -13- abziehen.
  • Befestigungsschrauben -14- abschrauben und Heckleuchte abnehmen.

Einbau

  • Heckleuchte ansetzen und mit Befestigungsschrauben festschrauben.
  • Mehrfachstecker aufstecken.
  • Abdeckung ansetzen und mit Befestigungsschraube anschrauben.
  • Schutzkappe aufdrücken.

    Glühlampen auswechseln
    Scheinwerfer Fern- und Abblendlicht sowie Stand- beziehungsweise Parklicht befinden sich in den beiden Hauptscheinwerfern. Schalter der betreffenden Lampe ausschalten. Motorhaube öffnen ...

    Scheinwerfer einstellen
    Für die Verkehrssicherheit ist die richtige Einstellung der Scheinwerfer von großer Bedeutung. Die exakte Einstellung der Scheinwerfer ist nur mit einem Spezialeinstellgerät mö ...
