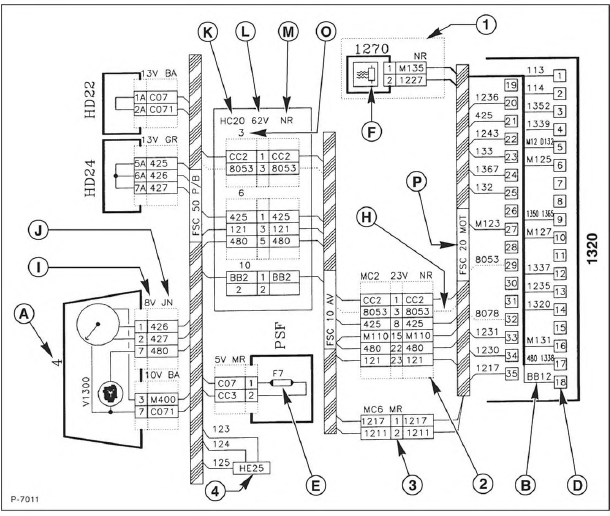

Peugeot 106 Reparaturanleitung: Erläuterung Stromlaufplan
- Darstellung einer modell- oder ausstattungsabhängigen Variante
- Darstellung einer teilweise dargestellten Steckverbindung
- Darstellung einer kompletten Steckverbindung
- Darstellung einer festen Verbindung
- Bauteilnummer
- Kabelnummer
- Nummer der Steckverbindung
- Sicherungsnummer
- Bauteilsymbol
- Darstellung einer modell- oder ausstattungsabhängiger Kabelverbindung
- Anzahl der Steckerpole
- Steckerfarbe
- Nummer der Steckverbindung
- Polanzahl der Steckverbindung
- Farbe der Steckverbindung
- Modulnummer (nur bei Steckern, die aus mehreren Modulen bestehen)
- Sicherungsbezeichnung
Stromlaufpläne
ln einem Personenwagen werden bis zu 1000 Meter Leitungen verlegt, um alle
elektrischen Verbraucher (Scheinwerfer, Radio usw.) mit Strom zu versorgen.
Will man einen Fehler in der elektrischen An ...
Erläuterung Steckverbindungsplan
2 = Darstellung einer Steckverbindung
4 = Darstellung einer festen Verbindung
I = Anzahl der Steckerpole
J = Steckerfarbe
K = Nummer der Steckverbindung
Q = Lupenkennzeichnung (vergrö&sz ...
Siehe auch:
Erläuterung Steckverbindungsplan
2 = Darstellung einer Steckverbindung
4 = Darstellung einer festen Verbindung
I = Anzahl der Steckerpole
J = Steckerfarbe
K = Nummer der Steckverbindung
Q = Lupenkennzeichnung (vergrößerte Darstellung in separatem Kasten)
R = Ausschnitt in Kasten
S = Querverweis auf andere Auss ...
Lichtschalter
Lichtschalter
Front- und Heckleuchten
Ring A
Licht aus
Standlicht
Abblendlicht / Fernlicht
Nebelschlusslicht
Ring B
Nebelscheinwerfer und
Nebelschlusslicht
Ring C
...
Relais prüfen
ln vielen Stromkreisen ist ein Relais integriert. Ein Schaltrelais arbeitet wie
ein Schalter. Beispiel: Wenn das Fernlicht über den Handschalter eingeschaltet
wird, bekommt das Relais den Befehl, den Strom zum Fernlicht durchzuschalten.
Man könnte natürlich den Strom auch dire ...
