Peugeot 106 Reparaturanleitung: Außenspiegel aus-und einbauen
Ausbau

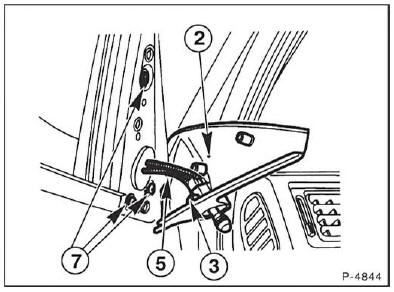

- Inneres Eckblech -2- abziehen.
- Außenspiegel mit mechanischer Verstellung: Befestigung -5- des Einstellmechanismus -3- lösen.
- Außenspiegel mit elektrischer Verstellung: Elektrische Anschlüsse abziehen.
- Inneres Eckblech -2- abnehmen.
- Befestigungsschrauben -7- herausdrehen und Spiegel abnehmen.
Einbau
- Spiegel ansetzen und anschrauben.
- Einstellmechanismus anbringen bzw. elektrische Anschlüsse einstecken.
- Inneres Eckblech aufdrücken.
Spiegelglas ersetzen
Die Spiegelgläser sind nur eingeclipst unabhängig davon, ob der Außenspiegel
manuell oder elektrisch verstellbar ist.
Gehäuse-Unterkante mit Klebeband abkleben und dadur ...
Einstellmechanismus des Außenspiegels aus-und einbauen
Ausbau
Außenspiegelglas ausbauen.
Inneres Eckblech -2- abziehen.
Außenspiegel mit mechanischer Verstellung: Befestigung -5- des
Einstellmechanismus -3- lösen.
Au& ...
