Peugeot 308 Betriebsanleitung: Ausstattung des kofferraums

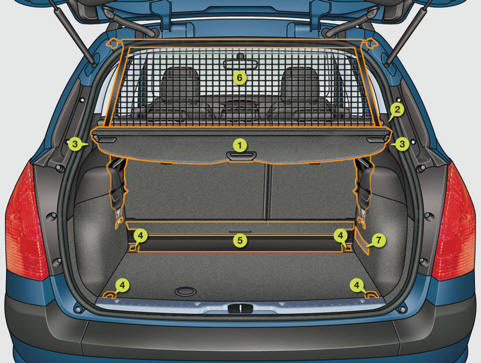

Ausstattung des kofferraums
- Gepäckabdeckung (siehe Beschreibung auf der
nächsten Seite)
- 12V Steckdose für Zubehör (siehe Beschreibung auf der
nächsten Seite)
- Haken (siehe Beschreibung auf der
nächsten Seite)
- Befestigungsösen
- Staufach
- Gepäckrückhaltenetz für hohe
Ladungen (siehe Beschreibung auf der
nächsten Seite)
- Haltegurt
Gepäckraumabdeckung
Die Gepäckraumabdeckung besteht
aus vier Teilen, von denen drei zusammengeklappt
werden können.
Zum Verstauen haben Sie folgende
Möglichkeiten:
- entweder zusammengeklappt an
den Rücksitzen (1),
- oder zusammengeklappt in einer
speziellen Aufnahme unter den
Rücksitzen (2).
Zusammenklappen vom Kofferraum aus:
- Rasten Sie die Gepäckraumabdeckung
aus ihren seitlichen Halterungen
aus.
- Verwenden Sie den Griff A der Gepäckraumabdeckung.
- Falten Sie die Abdeckung bis zu den
Rücksitzen zusammen.
Aufklappen vom Kofferraum aus:
- Verwenden Sie den Griff A der Gepäckraumabdeckung.
- Klappen Sie die Abdeckung bis zu den
Kofferraumstreben auseinander.
- Rasten Sie die Gepäckraumabdeckung
in ihren seitlichen Halterungen
ein.
Maximale Belastung
7,5 kg bei ausgeklappter Gepäckraumabdeckung
mit Rückhaltenetz
für hohe Ladung in der zweiten
Sitzreihe.

Gepäckraumabdeckung

Gepäckraumabdeckung

Gepäckraumabdeckung
Haken

Haken
Hier können Einkaufstaschen aufgehängt
werden.
Rückhaltenetz für hohe Ladung
Dieses Rückhaltenetz wird an den speziellen
oberen und unteren Befestigungen
eingehängt und ermöglicht die
Nutzung des gesamten Ladevolumens
bis zum Dach:
- hinter den Rücksitzen (zweite Sitzreihe),
- hinter den Vordersitzen (erste Sitzreihe)
bei umgeklappten Rücksitzen.
Wenn Sie das Netz anbringen,
achten Sie bitte darauf, dass die
Schlaufen der Riemen vom Kofferraum
aus zu sehen sind; sie lassen
sich dann leichter lockern oder
spannen.

Rückhaltenetz für hohe Ladung

Rückhaltenetz für hohe Ladung
Verwendung in der ersten Sitzreihe:
- Öffnen Sie die Blenden der oberen
Befestigungen 1.
- Entfalten Sie das Rückhaltenetz für
hohe Ladung.
- Bringen Sie ein Ende des Metallstabs
des Netzes an der entsprechenden
oberen Befestigung 1 an und gehen
Sie anschließend gleichermaßen mit
dem anderen Ende vor.
- Lockern Sie die Riemen so weit wie
möglich.
- Befestigen Sie den Karabinerhaken
jedes Riemens am entsprechenden
Stab 3 unter der Sitzfl äche der
Rücksitze.
- Klappen Sie die Rücksitze um.
- Ziehen Sie die Riemen fest.
- Überprüfen Sie, ob das Netz richtig befestigt
und ausreichend gespannt ist.

Verwendung in der zweiten Sitzreihe:
- Klappen Sie die Gepäckraumabdeckung
zusammen oder entfernen Sie sie.
- Öffnen Sie die Blenden der oberen
Befestigungen 2.
- Entfalten Sie das Rückhaltenetz für
hohe Ladung.
- Bringen Sie ein Ende des Metallstabs
des Netzes an der entsprechenden
oberen Befestigung 2 an und gehen
Sie anschließend gleichermaßen mit
dem anderen Ende vor.
- Befestigen Sie den Karabinerhaken
jedes Riemens in der
entsprechenden Öse 4 an der Gelenkhalterung
der Rücksitze.
- Ziehen Sie die Riemen fest.
- Überprüfen Sie, ob das Netz richtig befestigt
und ausreichend gespannt ist
Das Netz kann im Bodenfach
verstaut
werden.
