Peugeot 106 Reparaturanleitung: Endschalldämpfer aus- und einbauen
Ausbau
- Fahrzeug aufbocken, siehe Seite 226.
- Mutter an der Klemmschelle zwischen Mittelrohr und Endschalldämpfer mit rostlösendem Mittel einsprühen und dieses einige Zeit einwirken lassen. Schelle abschrauben.

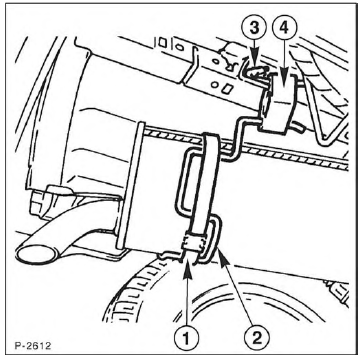

- Schalldämpfer mit Gummihalterung -4- von Befestigungshaken -3- abziehen und Endschalldämpfer herausnehmen.
Einbau
- Neuen Endschalldämpfer in die Gummihalterung einhängen.
- Endschalldämpfer mit Mittelrohr verbinden. Klemmschelle ansetzen und Befestigungsschrauben handfest anschrauben.
- Hauptschalldämpfer ausrichten, dabei auf genügenden Abstand zum Aufbau achten.
Achtung: Um Resonanzgeräusche zu vermeiden, ist darauf zu achten, daß die Gummihalterungen -4- soweit wie möglich auf die Befestigungshaken -3- aufgeschoben sind (siehe Abbildung P-2612).
- Klemmschelle festziehen.
- Fahrzeug ablassen, siehe Seite 226.
