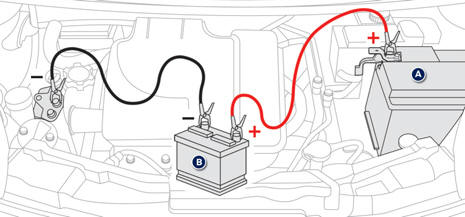

Starten mit einer Fremdbatterie
- Schließen Sie das rote Kabel an den (+) Pol der entladenen Batterie A und dann an den (+) Pol der Hilfsbatterie B an.
- Schließen Sie ein Ende des grünen oder schwarzen Kabels an den (-) Pol der Hilfsbatterie B an.
- Schließen Sie das andere Ende des grünen oder schwarzen Kabels an den Massepunkt C Ihres Fahrzeugs an (Motorträger).
- Betätigen sie den Anlasser und lassen Sie den Motor laufen.
- Warten Sie, bis der Motor gleichmäßig im Leerlauf dreht, und klemmen Sie die Kabel ab.
