Peugeot 308 Betriebsanleitung: Sicherungen im Motorraum
Der Sicherungskasten befi ndet sich im Motorraum neben der Batterie (auf der linken Seite).
Sicherungen im Motorraum
Zugang zu den Sicherungen
- Haken Sie den Deckel aus.
- Ersetzen Sie die Sicherung (siehe betreffenden Absatz).
- Schließen Sie nach dem Austausch den Deckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.

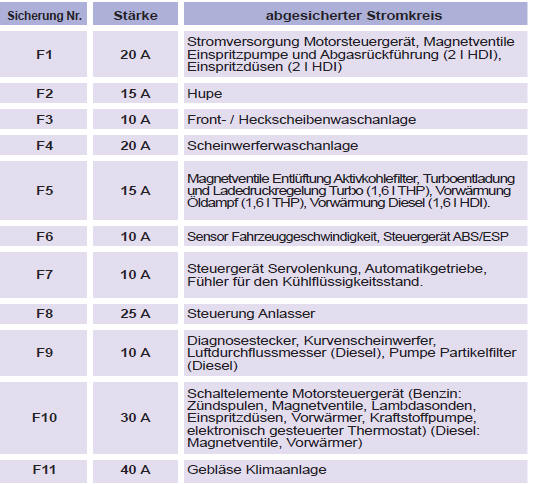

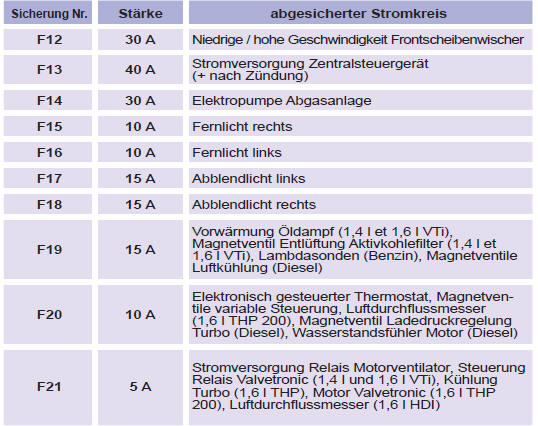

Sicherungstabelle

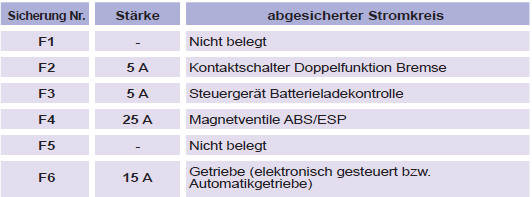

Tabelle der Sicherungen über der Batterie
Jeder Eingriff an den anderen
Sicherungsarten (Midi- und Maxi-Sicherungen)
darf ausschließlich durch Vertreter des PEUGEOT-Händlernetzes oder durch
eine qualifi zierte Werkstatt durchgeführt werden.
Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts (auf
der linken Seite).
Sicherungen am Armaturenbrett
Zugang zu den Sicherungen
? Siehe Absatz "Zugang zum Werkzeug& ...
Batterie
12 V BATTERIE
Anleitung zum Starten des Motors mit
einer anderen Batterie oder zum Aufl aden
Ihrer entladenen Batterie.
Das Vorhandensein dieses
Aufklebers,
insbesondere beim Stop &
Start ...
