Peugeot 106 Reparaturanleitung: Scheinwerfer einstellen
Für die Verkehrssicherheit ist die richtige Einstellung der Scheinwerfer von großer Bedeutung. Die exakte Einstellung der Scheinwerfer ist nur mit einem Spezialeinstellgerät möglich. Es wird deshalb nur gezeigt, wo der Scheinwerfer eingestellt werden kann und welche Bedingungen zum richtigen Einstellen der Scheinwerfer erfüllt sein müssen.
- Reifen müssen den vorgeschriebenen Reifenfülldruck haben.
- Das unbeladene Fahrzeug muß mit 75 kg (eine Person) in der Mitte der hinteren Sitzbank belastet werden.
- Kraftstofftank füllen.
- Fahrzeug auf ebene Fläche stellen.
- Vorderwagen mehrmals kräftig nach unten drücken, damit die Federung der Vorderradaufhängung sich setzt.
- Die Scheinwerfer dürfen nur bei Abblendlicht eingestellt werden. Das Neigungsmaß beträgt für Normalscheinwerfer 10 cm auf 10 m Entfernung.

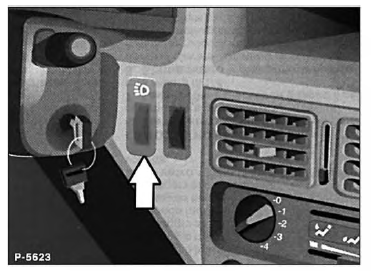

- Falls vorhanden, Leuchtweitenverstellung an der Schalttafel auf Position "0" stellen.
- Motorhaube öffnen.

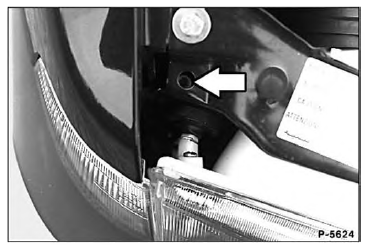

- Die Einstellschrauben sind vom Motorraum her zu erreichen. Einstellschraube -Pfeil- Höhenverstellung. Die Einstellschraube Seitenverstellung befindet sich zur Fahrzeugmitte hin seitlich neben dem Scheinwerfer.
