Peugeot 106 Reparaturanleitung: Querlenker aus- und einbauen

Peugeot 106 Reparaturanleitung / Vorderachse / Querlenker aus- und einbauen

Ausbau

  • Fahrzeug vorn aufbocken, siehe Seite 226.

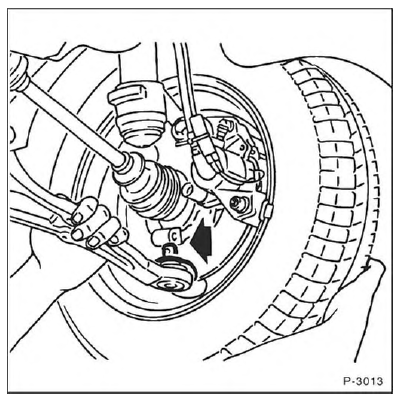

  • Die Befestigungsschraube des Achsschenkel-Kugelgelenkes abschrauben und Kugelgelenk -Pfeil- aus Achsschenkel ziehen. Achtung: Den Querlenker nur so weit nach unten ziehen, bis er aus dem Achsschenkel herausgleitet. Wird der Querlenker weiter nach unten gedrückt, löst sich der Bolzen der hinteren Querlenkerlagerung.
  • Alle Modelle ab 60 PS/44 kW außer XSi: Stabilisator vom Querlenker abschrauben, siehe Kapitel "Stabilisator aus- und einbauen".

  • Im Fahrzeuginnenraum den Bodenteppich anheben und Dämmaterial zurückklappen.

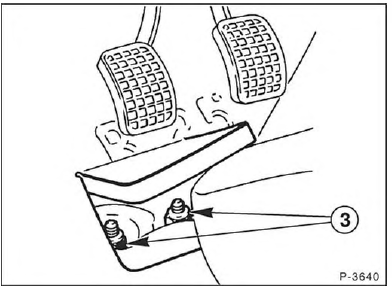

  • Befestigungsmuttern -3- abschrauben.

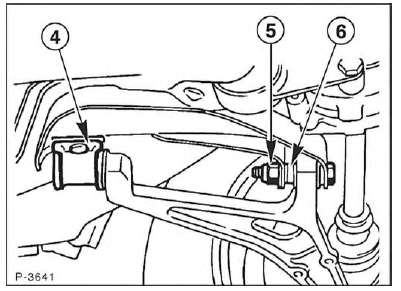

  • Mutter -5- abschrauben und Bolzen aus Querlenkerlager -6- herausziehen.
  • Hinteres Lager -4- abnehmen und Querlenker herausnehmen.

Einbau

  • Querlenker auf Verformung überprüfen und darauf achten, daß der Kugelkopf kein Spiel aufweist. Die Schutzmanschette und die elastischen Lagerbüchsen dürfen nicht beschädigt sein, sonst ist der Querlenker zu ersetzen.
  • Darauf achten, daß die Auflageflächen der Querlenkerlager und die Befestigungsbolzen an der Karosserie sauber und frei von Steinschlagschutz sind, gegebenenfalls reinigen.

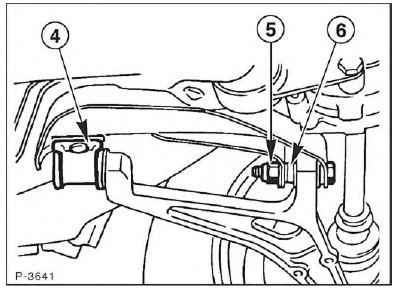

  • Querlenker ansetzen, Bolzen in Querlenkerlager -6- schieben und Mutter-5- mit 85 Nm festschrauben.
  • Hinteres Lager von unten ansetzen.
  • Im Innenraum die Befestigungsmuttern ansetzen und mit 40 Nm festschrauben.

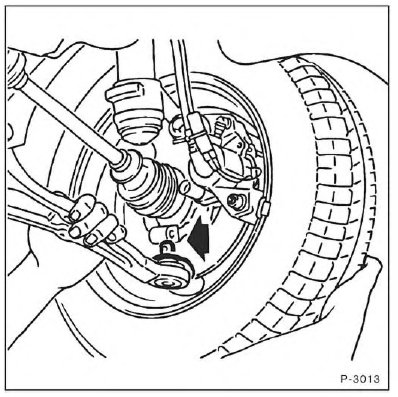

Kugelgelenk -Pfeil- in den Achsschenkel einführen. Achtung: Den Querlenker

Kugelgelenk -Pfeil- in den Achsschenkel einführen. Achtung: Den Querlenker nur so weit nach unten ziehen, bis er aus dem Achsschenkel herausgleitet. Wird der Querlenker weiter nach unten gedrückt, löst sich der Bolzen der hinteren Querlenkerlagerung.

Befestigungsschraube Kugelgelenk einsetzen und mit neuer selbstsichernden Mutter und 50 Nm festschrauben.

Alle Modelle ab 60 PS/44 kW außer XSi: Stabilisator am Querlenker anschrauben, siehe Kapitel "Stabilisator aus- und einbauen".

Fahrzeug ablassen, siehe Seite 226.

Im Fahrzeuginnenraum Teppichboden wieder einlegen. Achtung: Darauf achten, daß das Dämmaterial und der Teppich sauber anliegen, damit die Pedale einwandfrei betätigt werden können.
