Peugeot 106 Reparaturanleitung: Motorhaube aus- und einbauen/einpassen
Ausbau

- Einbaulage der Motorhaube kennzeichnen, dazu Schraubenköpfe der
Scharnierschrauben mit Filzstift umkreisen. Dies erleichtert den späteren
Einbau der alten Motorhaube.
- Motorhaube abstützen, Schlauch von der Scheibenwaschdüse abziehen.
- Am rechten Federbeindom Schraube für Haubenstütze abschrauben.

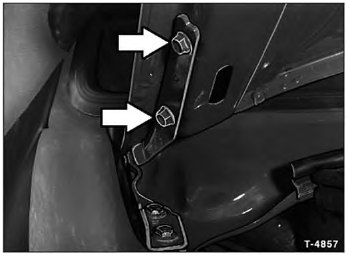

- 2 Scharnierschrauben an beiden Seiten herausdrehen und Motorhaube mit
Helfer abnehmen.
Einbau
- Motorhaube ansetzen, Schrauben ansetzen, Haube aus- richten und
Schrauben festziehen.
- Haubenstütze anschrauben.
- Scheibenwaschschlauch aufstecken.
- Motorhaube schließen und Stellung der Klappe zu den Kotflügeln
kontrollieren. Gegebenenfalls Motorhaube neu einjustieren.
Einpassen
- Schrauben an den Scharnieren lösen und Motorhaube in Längsrichtung
verschieben, bis sie mittig sitzt und der vordere Teil bündig mit den
Scheinwerfern abschließt.
- Schrauben festziehen.
- 2 Gummipuffer für Motorhaube links und rechts ganz in das Abschlußblech
einschrauben.
- Befestigungsschrauben am Haubenschloß lösen und Haubenschloß
verschieben, bis die Klappe in geschlossenem Zustand parallel zu den
Kotflügeloberkanten steht.
- Anschlagpuffer jetzt so weit herausdrehen, daß die Motorhaube beim
Schließen leicht vorgespannt ist und parallel zu den Kotflügeloberkanten
steht.
