Peugeot 106 Reparaturanleitung: Luftfilter aus- und einbauen

Peugeot 106 Reparaturanleitung / Kraftstoffanlag / Luftfilter aus- und einbauen

Dieselmotor

Ausbau

Der Luftfilter befindet sich im Motorraum am Motor direkt über dem Ansaugkrümmer.

  • Schlauch der Motorentlüftung abziehen.

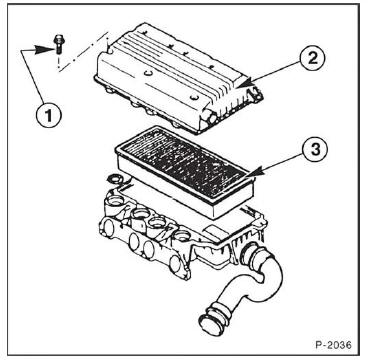

  • 7 Befestigungsschrauben -1- des Luftfilterdeckels -2- abschrauben.
  • Luftfilterdeckel abnehmen und Luftfiltereinsatz -3- herausnehmen.

Einbau

  • Luftfiltergehäuse mit einem sauberen Lappen reinigen.
  • Luftfiltereinsatz in Luftfiltergehäuse einlegen.
  • Luftfilterdeckel ansetzen und mit Befestigungsschrauben anschrauben.

Benzinmotor

Ausbau

Der Luftfilter befindet sich im Motorraum hinter dem Motor direkt neben dem Ansaugkrümmer.

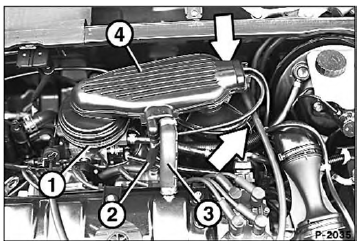

  • Schlauchschelle lösen und Schlauch -2- der Motorentlüftung abziehen.
  • Schlauchschelle lösen und Schlauch -3- abziehen.
  • Beide Halteklammern -Pfeile- am Luftfiltergehäuse lösen.
  • Schlauchschelle -1- abschrauben und Luftfilterverbindungsrohr -4- abziehen.
  • Luftfiltereinsatz aus dem Luftfiltergehäuse herausnehmen.

Einbau

  • Luftfiltergehäuse mit einem sauberen Lappen reinigen.
  • Luftfiltereinsatz in Luftfiltergehäuse einlegen.
  • Luftfilterverbindungsrohr ansetzen, Schlauchschelle festschrauben und mit Halteklammern befestigen.
  • Schläuche aufschieben und mit Schlauchschelle sichern.
