Peugeot 106 Reparaturanleitung: Kupplungsspiel einstellen

Peugeot 106 Reparaturanleitung / Kupplung / Kupplungsspiel einstellen

Das Kupplungsspiel muß im Rahmen der Wartung kontrolliert und gegebenenfalls eingestellt werden. Das ist auch dann erforderlich, wenn Getriebe oder Kupplungszug ausgebaut waren.

Prüfen

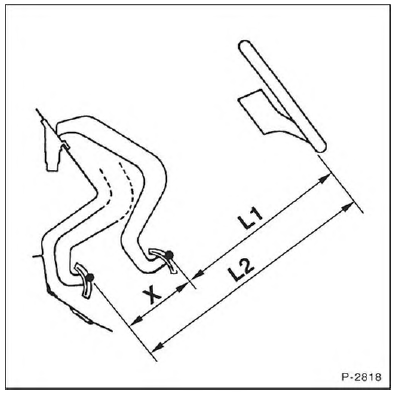

  • Mit einem Zollstock Abstand von Lenkradkranz-Unterkan- te bis zur Mitte des Kupplungspedals messen. Achtung: Dabei das Kupplungspedal nicht durchtreten. Maß -L1- notieren.
  • Kupplungspedal ganz durchtreten und erneut Abstand zwischen Kupplungspedal und Lenkradkranz-Unterkante messen. Maß -L2- notieren.
  • Die Differenz beider Meßwerte (L2 minus L1) muß 135 mm bis 145 mm betragen. Andernfalls Kupplungsseilzug einstellen.

Einstellen

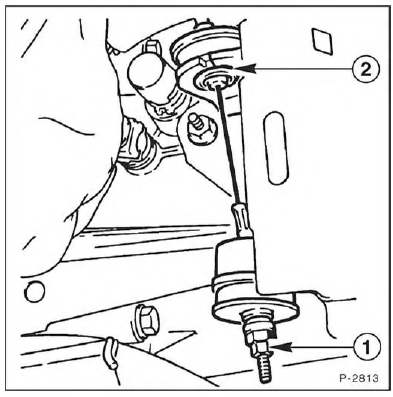

  • Kontermutter -1- am Ausrückhebel lösen.
  • Einstellschraube verdrehen, bis der Kupplungspedalweg etwa 140 mm beträgt.
  • Einstellschraube mit Kontermutter kontern.

Störungsdiagnose Kupplung

Störung Ursache Abhilfe
Kupplung rupft Motor- oder Getriebelager defekt

Getriebe liegt in der Aufhängung nicht fest

Kupplungsseil falsch verlegt

Druckplatte trägt ungleichmäßig

Kupplungsscheibe kein Originalteil

Kupplungsscheibe verschlissen oder verölt

Ausrücker drückt einseitig

 Prüfen, gegebenenfalls auswechseln

Befestigungsschrauben nachziehen

Seilführung kontrollieren, gegebenenfalls in Ordnung bringen

Druckplatte auswechseln

Original-Kupplungsscheibe einbauen

Kupplungsscheibe prüfen

Ausrückgabel- und -lager überprüfen
Kupplung rutscht Pedalspiel falsch

Kupplungsscheibe verschlissen

Spannung der Membranfeder zu gering

Belag verhärtet oder verölt

Kupplung wurde überhitzt

 Kupplung einstellen

Dicke der Kupplungsscheibe prüfen, gegebenenfalls auswechseln

Druckplatte auswechseln

Kupplungsscheibe austauschen

Originalteil einbauen
Gänge lassen sich schwer oder gar nicht einlegen (Kupplung trennt nicht richtig) Pedalspiel falsch

Kupplungsscheibe klemmt auf der Antriebswelle, Kerbverzahnung trocken oder verklebt

Belag durch Abrieb verklebt

Kupplungsscheibe hat Seitenschlag

Druckplatte defekt

 Kupplung einstellen

Kerbverzahnung reinigen, entgraten, ggf. Rost entfernen und mit MoS2-Fett schmieren

Kupplungsscheibe austauschen

Kupplungsscheibe prüfen lassen

Druckplatte auswechseln
Schwergängiges Pedal Ungewöhnliche Geräusche beim Aus- oder Einkuppeln Pedalachse/Seilzug schwergängig

Ausrücklager verschlissen

Lose Teile im Kupplungsgehäuse

 Teile schmieren oder ersetzen

Ausrücklager auswechseln

Kupplung instandsetzen
Auf- und abschwellendes Geräusch bei Zug- oder Schubzustand, oder wenn Fahrzeug im ausgekuppeltem Zustand rollt Torsionsdämpfer der Kupplungsscheibe schwergängig

Nietverbindungen der Kupplung locker

Unwucht der Kupplung zu groß

 Kupplungsscheibe erneuern

Kupplung ersetzen

Kupplung und Kupplungsscheibe ersetzen
    Kupplungsseilzug ersetzen
