Peugeot 106 Reparaturanleitung: Kupplungsseilzug ersetzen

Ausbau

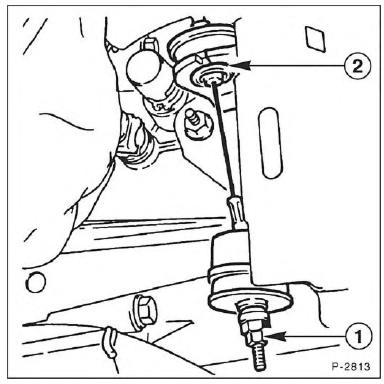

• Kontermutter -1- abschrauben, Seilzug am Ausrückhebel und am Widerlager -2- aushängen. Vor dem Abschrauben mit einem Zollstock am Ausrückhebel die Länge des überstehenden Gewindes bis zur Kontermutter messen. Dadurch kann der neue Kupplungsseilzug auf die gemessene Länge voreingestellt werden.
• Fahrzeug aufbocken, siehe Seite 226.

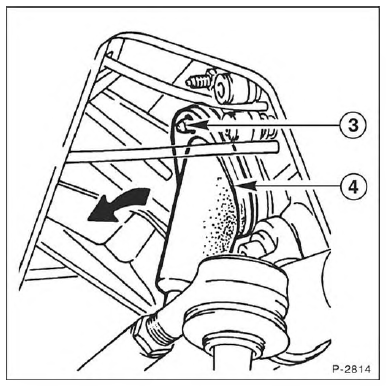

• Befestigungsmutter -3- abschrauben und Seilzughalterung -4- wegschwenken.
• Seilzugöse aus dem Kupplungspedal aushängen.

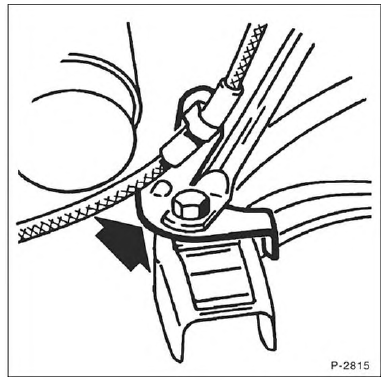

• 1,41-Motoren: Kupplungsseilzug von der Halterung - Pfeil- lösen.
• Seilzug herausnehmen.

Einbau

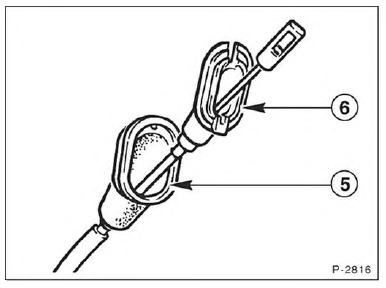

• Gummischutzkappe -5- auf Seilzughalterung -6- aufschieben.
• Von einem Helfer Kupplungspedal in der obersten Stellung halten lassen.

• Haltebügel des Seilzugs in das Kupplungspedal einhängen.
• Kupplungspedal von einem Helfer durchtreten lassen, damit sich der Seilzug setzen kann.

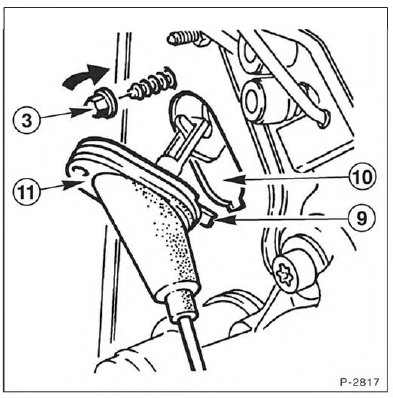

• Zunge -9- in die Aussparung der Pedalhalterung -10- einführen.
• Komplette Seilzughalterung -11- in Pfeilrichtung schwenken und mit Mutter -3- anschrauben.
• Kupplungsseilzug im Motorraum verlegen.
• 1,41-Motoren: Kupplungsseilzug an der Halterung einhängen.
• Kupplungszug am Ausrückhebel des Getriebes einhängen. Einstellmutter am Ausrückhebel auf den vorher gemessenen Wert aufschrauben.
• Fahrzeug ablassen, siehe Seite 226.
• Kupplungspedal ca. 20mal durchtreten.
• Kupplungsspiel einstellen.
