Peugeot 106 Reparaturanleitung: Kotflügel vorn aus-und einbauen
Ausbau
- Blinker ausbauen, siehe Seite 207.
- Falls vorhanden, seitliche Blinkleuchte ausbauen, siehe Seite 204.
- Scheinwerfer ausbauen, siehe Seite 207.
- Stoßfänger vorn ausbauen, siehe Kapitel "Stoßfänger aus- und einbauen".
- Innenkotflügel ausbauen.
- Motorhaube öffnen und abstützen.

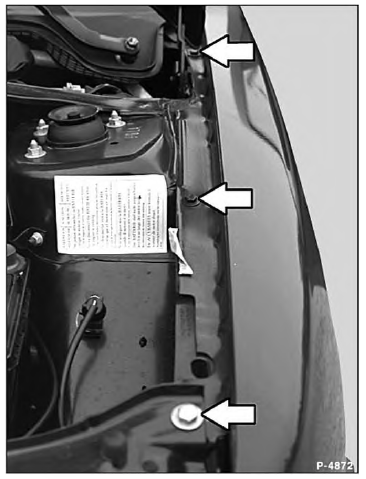

- Die oberen Befestigungsschrauben -Pfeile- des Kotflügels herausdrehen.

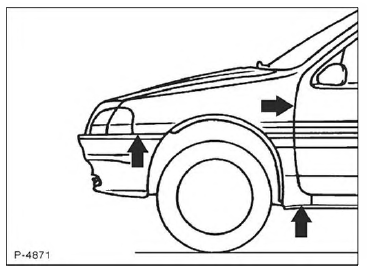

- Die restlichen Befestigungsschrauben -Pfeile- des Kotflügels herausdrehen.
- Durch den Unterbodenschutz und die Dichtmasse sitzt der Kotflügel mitunter sehr fest, er verformt sich beim Entfernen. Soll der alte Kotflügel wieder eingebaut werden, ist deshalb ein Fön erforderlich, der mindestens eine Temperatur von +600 C erreicht.
- Fön mit Flachdüse ausrüsten und Unterbodenschutz und Dichtmasse ringsum nacheinander aufweichen und Kotflügel Stück für Stück vorsichtig abziehen.
Einbau
- Kotflügel gegebenenfalls lackieren.
- Anlageflächen des Kotflügels reinigen, gegebenenfalls ausrichten.
- Auf den Anlageflächen handelsübliches Kotflügelabdichtband auflegen.
- Kotflügel ansetzen, ausrichten und anschrauben. Dabei auf gleichmäßiges Fugenmaß zwischen Motorhaube und Kotflügel achten.
- Auf der Innenseite des Kotflügels Unterbodenschutz auftragen.
- Stoßfänger einbauen, siehe Kapitel "Stoßfänger aus- und einbauen".
- Innenkotflügel einbauen.
- Scheinwerfer einbauen, siehe Seite 207.
- Blinker einbauen, siehe Seite 207.
- Seitliche Blinkleuchte einbauen, siehe Seite 204.
