Peugeot 106 Reparaturanleitung: Hinterachse aus-und einbauen
Zum Ausbau werden ein hydraulischer Werkstattwagenheber oder eine Viersäulenhebebühne benötigt, damit die Achse gleichmäßig abgesenkt werden kann. Das Zerle- gen/Einstellen der Hinterachse sollte der Fachwerkstatt Vorbehalten bleiben.
Ausbau
- Im Innenraum Hutablage, Rücksitzbank mit Rückenlehne und den Kofferraum-Teppichboden ausbauen, siehe Seite 172.
- Fahrzeug hinten aufbocken, siehe Seite 226.
- Abgasanlage ausbauen, siehe Seite 88.
- Reserverad ausbauen.

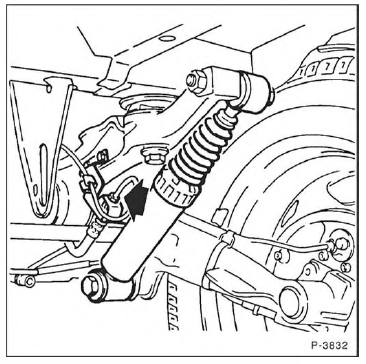

- Links und rechts Bremsschläuche zum Achskörper an den Schlauchkupplungen -Pfeil- abschrauben und verschließen.
- Handbremse lösen und Handbremsseile an der Bremsausgleichvorrichtung aushängen. Bremsseilzüge aus Widerlager herausziehen.

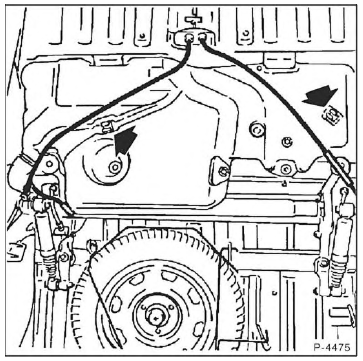

- Handbremsseil aus Halterung -Pfeile- herausziehen.

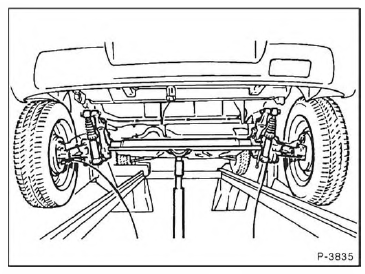

- Hinterachskörper mit Werkstattwagenheber abstützen, beziehungsweise bei Verwendung einer Hebebühne mit einem Hebebühnenlift abstützen.

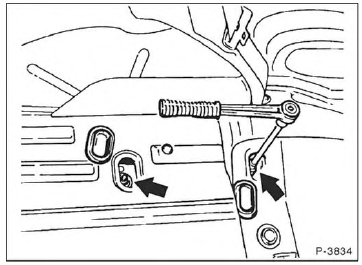

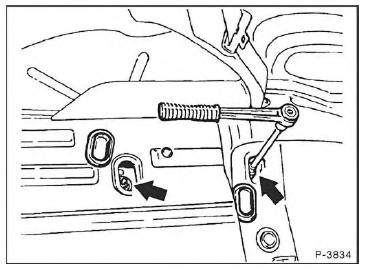

- Im Kofferraum die Schraubenabdeckungen abnehmen und die vier Befestigungsmuttern -Pfeile- der Hinterachse abschrauben.
- Hinterachse vorsichtig absenken.
Einbau
- Hinterachse von unten ansetzen und in Einbaulage bringen, dabei müssen alle Befestigungsbolzen in die Schraubenlöcher eingreifen. Achtung: Darauf achten, daß beim Anheben der Hinterachse die Bremsleitungen nicht eingeklemmt oder beschädigt werden.
- Neue selbstsichernde Muttern auf beiden Seiten mit 85 Nm festziehen.
- Abgasanlage mit Befestigungen einbauen, siehe Seite 88.
- Bremsleitungen der Hinterachse an den Bremsschläuchen anschließen. Achtung: Anschließend Bremse entlüften, siehe Seite 139.
- Handbremsseilzüge am Widerlager einhängen und Handbremsseile an der Bremsausgleichvorrichtung einhängen. Handbremse einstellen, siehe Seite 142.
- Reserverad einbauen.
- Fahrzeug ablassen, siehe Seite 226.
- Im Innenraum Hutablage, Rücksitzbank mit Rückenlehne und den Kofferraum-Teppichboden einbauen, siehe Seite 172.
Achtung, Sicherheitskontrolle durchführen:
- Sind die Bremsschläuche festgezogen?
- Befindet sich der Bremsschlauch in der Halterung?
- Sind die Entlüftungsschrauben angezogen?
- Ist genügend Bremsflüssigkeit eingefüllt?
- Bei laufendem Motor Dichtheitskontrolle durchführen. Hierzu Bremspedal mit 200 bis 300 N (entspricht ca. 20 bis 30 kg) etwa 10 sec. betätigen. Das Bremspedal darf nicht nachgeben. Sämtliche Anschlüsse auf Dichtheit prüfen.
Anschließend einige Bremsungen auf Straßen mit geringem Verkehr durchführen.
