Peugeot 106 Reparaturanleitung: Heckleuchte aus- und einbauen
Ausbau

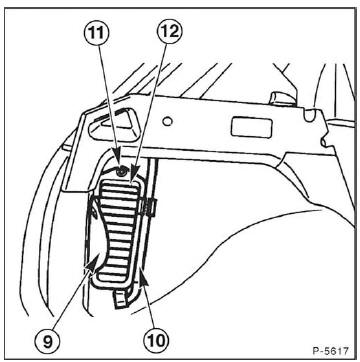

- Schutzkappe -9- abnehmen.
- Falls notwendig, Reserveradschlüssel-10-abnehmen.
- Befestigungsschraube -11- abschrauben und Abdeckung -12- abnehmen.

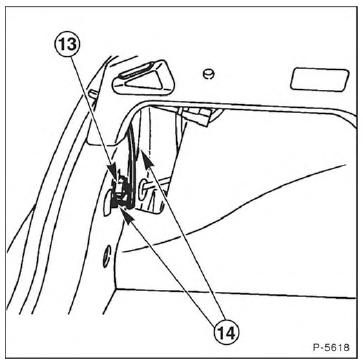

- Mehrfachstecker -13- abziehen.
- Befestigungsschrauben -14- abschrauben und Heckleuchte abnehmen.
Einbau
- Heckleuchte ansetzen und mit Befestigungsschrauben festschrauben.
- Mehrfachstecker aufstecken.
- Abdeckung ansetzen und mit Befestigungsschraube anschrauben.
- Schutzkappe aufdrücken.
