Peugeot 106 Reparaturanleitung: Handbremsseil aus- und einbauen
Ausbau
- Handbremse lösen.
- Fahrzeug hinten aufbocken, siehe Seite 226.
- Bremsbacken ausbauen, siehe Seite 135.

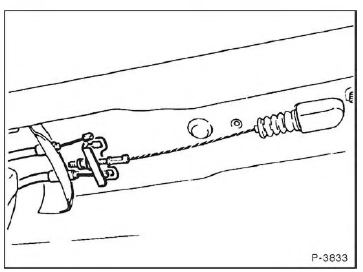

- Handbremsseil an der Bremsausgleichvorrichtung aus- hängen. Bremsseilzüge aus Widerlager herausziehen.

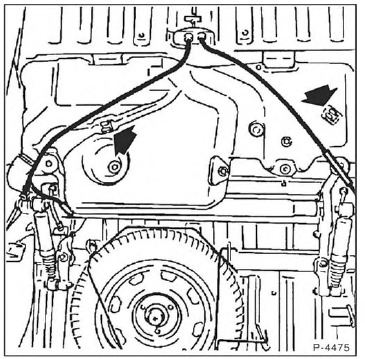

- Handbremsseil aus Halterung -Pfeile- herausziehen.
Einbau
- Leichtgängigkeit der Bremshebel und des Seilzuges in der Hülle prüfen, gegebenenfalls entsprechendes Teil ersetzen. Achtung: Der Seilzug darf nicht geknickt werden, da er sonst schwergängig ist, beziehungsweise an dieser Stelle später brechen kann.
- Seilzug in Einbaulage bringen, Seilzug am Aufbau ein- clipsen.
- Seilzug in das Widerlager einsetzen.
- Seilzug an der Bremsausgleichsvorrichtung einhängen.
- Bremsbacken einbauen, siehe Seite 135.
- Handbremse einstellen, siehe Kapitel "Handbremse prü- fen/einstellen".
- Fahrzeug ablassen, siehe Seite 226.
Handbremse prüfen/einstellen
Das Spiel der Handbremse muß eingestellt werden, wenn
der Leerweg am Handbremshebel bis zum Blockieren der
Hinterräder mehr als 7 Rasten beträgt oder wenn Teile der
Handbremse bezie ...
Bremslichtschalter ersetzen
Der Bremslichtschalter sitzt im Fußraum am Pedalbock. Wenn das Bremslicht
nicht aufleuchtet, zuerst Sicherung überprüfen. Anschließend Glühlampen
überprüfen. W ...
