Peugeot 106 Reparaturanleitung: Erläuterung Stromlaufplan

Peugeot 106 Reparaturanleitung / Wartungsplan PEUGEOT 106 / Stromlaufpläne / Erläuterung Stromlaufplan

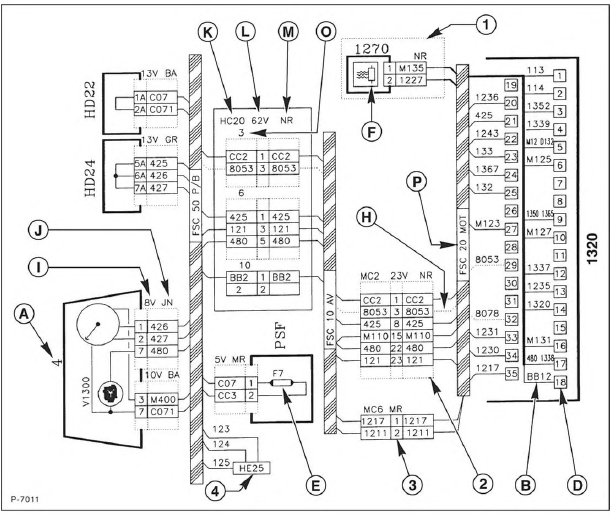

  1. Darstellung einer modell- oder ausstattungsabhängigen Variante
  2. Darstellung einer teilweise dargestellten Steckverbindung
  3. Darstellung einer kompletten Steckverbindung
  4. Darstellung einer festen Verbindung
  1. Bauteilnummer
  2. Kabelnummer
  1. Nummer der Steckverbindung
  2. Sicherungsnummer
  3. Bauteilsymbol
  1. Darstellung einer modell- oder ausstattungsabhängiger Kabelverbindung
  2. Anzahl der Steckerpole
  3. Steckerfarbe
  4. Nummer der Steckverbindung
  5. Polanzahl der Steckverbindung
  6. Farbe der Steckverbindung
  1. Modulnummer (nur bei Steckern, die aus mehreren Modulen bestehen)
  2. Sicherungsbezeichnung
    Stromlaufpläne
    ln einem Personenwagen werden bis zu 1000 Meter Leitungen verlegt, um alle elektrischen Verbraucher (Scheinwerfer, Radio usw.) mit Strom zu versorgen. Will man einen Fehler in der elektrischen An ...

    Erläuterung Steckverbindungsplan
    2 = Darstellung einer Steckverbindung 4 = Darstellung einer festen Verbindung I = Anzahl der Steckerpole J = Steckerfarbe K = Nummer der Steckverbindung Q = Lupenkennzeichnung (vergrö&sz ...
