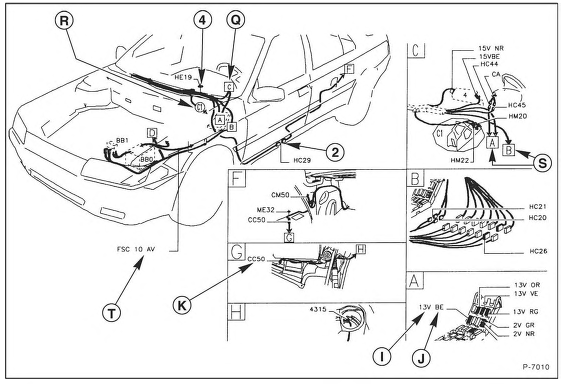

2 = Darstellung einer Steckverbindung
4 = Darstellung einer festen Verbindung
I = Anzahl der Steckerpole
J = Steckerfarbe
K = Nummer der Steckverbindung
Q = Lupenkennzeichnung (vergrößerte Darstellung in separatem Kasten)
R = Ausschnitt in Kasten
S = Querverweis auf andere Ausschnitte
T = Bezeichnung des Kabelstrangs
Erläuterung Stromlaufplan
Kennzeichnung der BauteileSpurstangengelenk aus-und einbauen
Ausbau
Radschrauben bei auf dem Boden stehendem Fahrzeug lösen.
Scheibenrad (Felge) zur Radnabe mit Farbe kennzeichnen. Dadurch kann das
ausgewuchtete Rad wieder an gleicher Stelle eingebaut werden.
Fahrzeug vorn aufbocken und Rad abnehmen.
Selbstsichernde Mutter vom Spurst ...
Türschließzylinder/Türschloß/ Türgriff aus- und
einbauen
Schließzylinder ausbauen
Zum Ausbau des Schließzylinders wird ein Spezialwerkzeug benötigt, das
man anhand der Zeichnung selbst anfertigen kann.
Abdeckung von Bohrung an der Türkante abmontieren.
Spezialwerkzeug durch Bohrung in Haltegabel einschrauben.
...
Der Schalttafeleinsatz
Eingebaut werden Schalttafeleinsätze der Firmen VDO und JÄGER. Abgebildet ist
die Version der Fa. JÄGER mit 3 Instrumenten (Tachometer, Kraftstoffanzeige,
Zeituhr). Um die Instrumente zu ersetzen, muß der Schalttafeleinsatz zerlegt
werden.
Einbau
Alle Kombistecker auf ...
