Peugeot 106 Reparaturanleitung: Der Schalttafeleinsatz
Eingebaut werden Schalttafeleinsätze der Firmen VDO und JÄGER. Abgebildet ist
die Version der Fa. JÄGER mit 3 Instrumenten (Tachometer, Kraftstoffanzeige,
Zeituhr). Um die Instrumente zu ersetzen, muß der Schalttafeleinsatz zerlegt
werden.
Einbau
- Alle Kombistecker auf Schalttafeleinsatz aufschieben.
- Tachowelle am Schalttafeleinsatz einrasten.
- Schalttafeleinsatz in Schalttafel einsetzen und mit 2 Schrauben
befestigen.
- Befestigungshaken der Blende einhängen und Blende festschrauben.
- Obere Abdeckung der Lenksäule ansetzen und festschrauben.
- Lenksäule ansetzen und festschrauben.
- Die Verkleidung unter dem Armaturenbrett einbauen.
- Falls abgeschraubt, Tachowelle am Getriebe mit Überwurfmutter
festschrauben.
- Batterie-Massekabel (-) anklemmen. Achtung: Batterie nur bei
ausgeschalteter Zündung anklemmen, sonst kann das Steuergerät der
Einspritzanlage beschädigt werden.
- Zeituhr einstellen.
- Diebstahlcode für Radio eingeben.
- Alle elektrische Funktionen für Schalttafeleinsatz überprüfen.

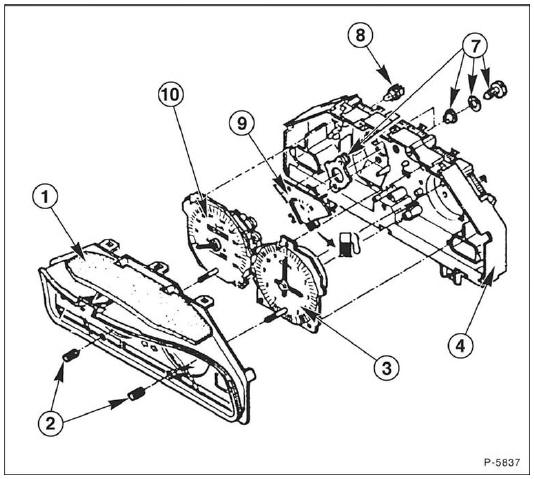

- Abdeckung
- Stellknopf
- Zeituhr
- Instrumententräger
- Befestigungsschraube
- Halterung
- Glühlampe mit Fassung
- Kraftstoffanzeige
- Tachometer
Lampen auswechseln
- Abdeckung für Schalttafeleinsatz ausbauen, siehe Kapitel
"Schalttafelausbau".

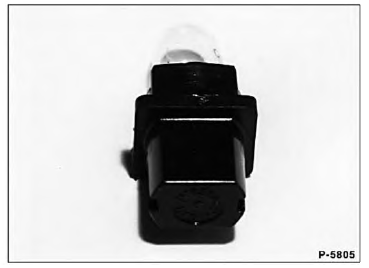

- Hinter Schalttafeleinsatz greifen und Fassung der defekten Lampe
herausziehen.
- Lampe aus der Fassung ziehen und durch Lampe gleicher Stärke ersetzen.
- Ist die betreffende Lampe nicht erreichbar, Schalttafeleinsatz ausbauen.
- Beim Einsetzen der Fassung beachten, daß die Kontakte an der
Leiterplatte anliegen müssen, gegebenenfalls vorher Leiterplatte
entsprechend ausrichten.
Ausbau
Batterie-Massekabel (-) abklemmen. Achtung: Dadurch werden die
elektronischen Speicher gelöscht, zum Beispiel Motor-Fehlerspeicher oder
Radiocode. Batterie nur bei ausgeschaltete ...
Die Bedienungsschalter für Warnblinkanlage, heizbare Heckscheibe,
Nebelschlußleuchte sowie verschiedene Sonderausstattungen sitzen beim PEUGEOT
106 in der Mittelkonsole.
Ausbau
Bat ...
