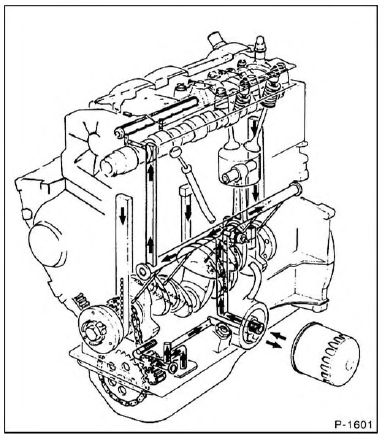

Die Ölpumpe saugt das Motoröl aus der Ölwanne an und drückt es in den Hauptstromölfilter. An der Druckseite der Ölpumpe befindet sich ein Überdruckventil (Öldruckregelventil). Bei zu hohem Öldruck öffnet das Ventil, und ein Teil des Öls kann in die Ölwanne zurückfließen.
Durch die Mittelachse der Filterpatrone gelangt das gefilterte Öl in den Hauptölkanal. Dort sitzt auch der Öldruckschalter, der über die Öldruck-Kontrollampe im Armaturenbrett dem Fahrer zu niedrigen Öldruck signalisiert. Bei verstopftem Ölfilter leitet ein Kurzschlußventil das Öl direkt und ungefiltert in den Hauptölkanal.
Vom Hauptölkanal zweigen Kanäle ab zur Schmierung der Kurbelwellenlager. Durch schräge Bohrungen in der Kurbelwelle wird das Öl an die Pleuellager geleitet.
Gleichzeitig gelangt Motoröl über Steigleitungen in den Zylinderkopf und versorgt dort Nockenwellenlager, Kipphebel und Ventilschaft-Enden.
Motorschmierung
Öldruck überprüfenLED-Diodenleuchten
LED-Diodenleuchten
Die Beleuchtung schaltet sich nach dem
Starten des Motors ein.
Je nach Bestimmungsland stellen sie
folgende Funktionen sicher:
* Tagesfahrlicht im Modus Tag und
Standlicht im Modus Nacht (bei Tagesfahrlicht
ist die Leuchtintensität
höher),oder
Standlicht ...
Magnetschalter prüfen/ersetzen
Schaltschema Anlasser
Bei einem Defekt des Magnetschalters wird das Ritzel im Anlasser nicht gegen den
Zahnkranz des Schwungrades gezogen. Dadurch kann der Anlasser den Motor nicht
durchdrehen.
Prüfen
Anlasser ausbauen.
An Klemme 50 (Stromanschluß für dickes Kab ...
Generator aus- und einbauen
Halter
Keilriemen
Halter
Spannschiene
Spannlasche
Abstandsstück
Generator
Ausbau
Batterie-Massekabel (-) abklemmen. Achtung: Dadurch werden die
elektronischen Speicher gelöscht, zum Beispiel Motor-Fehlerspeicher oder
Radiocode. Batterie nur bei ausgeschalt ...
