Peugeot 106 Reparaturanleitung: Bremsscheibendicke prüfen

Peugeot 106 Reparaturanleitung / Bremsanlage / Bremsscheibendicke prüfen

  • Radschrauben bei auf dem Boden stehendem Fahrzeug lösen. Scheibenrad (Felge) zur Radnabe mit Farbe kennzeichnen. Dadurch kann das ausgewuchtete Rad wieder an gleicher Stelle montiert werden.
  • Fahrzeug aufbocken und Vorderrad abnehmen.

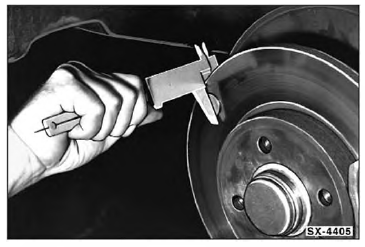

  • Bremsscheibendicke messen. Die Werkstätten benutzen dazu eine spezielle Lehre oder eine Mikrometerlehre, da sich durch Abnutzung der Bremsscheibe ein Rand bildet. Man kann die Bremsscheibendicke auch mit einer normalen Schieblehre messen, allerdings muß dann auf jeder Seite der Bremsscheibe eine entsprechend starke Unterlage zwischengelegt werden (beispielsweise 2 Zehn- Pfennig-Stücke). Um die exakte Bremsscheibendicke zu haben, müssen von dem gemessenen Maß die Stärke der Zehn-Pfennig-Stücke beziehungsweise die Stärke der Unterlage abgezogen werden. Achtung: Messung an mehreren Punkten der Bremsscheibe vornehmen.
  • Massive Bremsscheiben: Maße für Bremsscheibendicke:

Motor TU9/TU1: Neumaß: 8,0 mm; Verschleißgrenze: 6,0 mm

Motor TU3: Neumaß: 10,0 mm; Verschleißgrenze: 8,0 mm.

  • Innenbelüftete Bremsscheibe: Maße für Bremsscheibendicke: Neumaß: 20,4 mm; Verschleißgrenze: 18,4 mm.

Hinweis: Motorzuordnung, siehe Seite 13.

  • Wird die Verschleißgrenze erreicht, Bremsscheibe erneuern.
  • Bei größeren Rissen oder bei Riefen, die tiefer als 0,5 mm sind, Bremsscheibe erneuern.
  • Vorderrad anschrauben, dabei auf Markierung zur Radnabe achten.
  • Fahrzeug ablassen.
  • Radschrauben über Kreuz mit 85 Nm festziehen.
