Peugeot 106 Reparaturanleitung: Blinkleuchten vorn aus- und einbauen
Ausbau

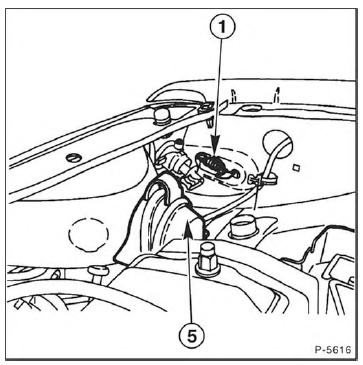

- Feder-1-aushängen.
- Blinker nach vorn aus Kotflügel herausziehen.
- An Blinkerrückseite Lampenfassung nach links drehen und abnehmen.
Einbau
- Lampenfassung durch Rechtsdrehen einsetzen. Dabei auf richtigen Sitz der Gummidichtung achten.
- Blinker einsetzen und Feder einhängen.
Scheinwerfer aus- und einbauen
Ausbau
Blinkleuchte ausbauen, siehe Kapitel "Blinkleuchte vorn aus- und
einbauen".
Scheinwerfer -3- kräftig nach vorne ziehen, dabei rastet der
Scheinwerfer aus den Halterunge ...
Armaturen
Beim PEUGEOT 106 sind die Armaturen in einem Schalttafeleinsatz
zusammengefaßt. Nach Ausbau des Schalttafeleinsatzes können die Armaturen
beziehungsweise Glühlampen ausgebaut werde ...
Siehe auch:
Erläuterung Steckverbindungsplan
2 = Darstellung einer Steckverbindung
4 = Darstellung einer festen Verbindung
I = Anzahl der Steckerpole
J = Steckerfarbe
K = Nummer der Steckverbindung
Q = Lupenkennzeichnung (vergrößerte Darstellung in separatem Kasten)
R = Ausschnitt in Kasten
S = Querverweis auf andere Auss ...
Kraftstoffanlag
Zur Kraftstoffanlage zählen der Kraftstoffbehälter, die im Kraftstoffbehälter
liegende Kraftstoffpumpe (nur Benzinmotoren), die Kraftstoffleitungen, der
Kraftstoffilter und der Luftfilter. Die eigentliche Kraftstoff-Einspritzanlagen
für die Benzinbeziehungsweise Dieselmotor ...
Kombiinstrumente
KOMBIINSTRUMENT TYP 1
Messinstrumente
Drehzahlmesser
Zeigt die Drehgeschwindigkeit des
Motors an (x 1000 U/min oder rpm)
Kühlflüssigkeitstemperatur
Zeigt die Temperatur der
Motorkühlfl üssigkeit an (?Celsius)
Kraftstofftankanzeige
Zeigt die im Tank verbl ...
