Peugeot 106 Reparaturanleitung: Antenne aus-und einbauen
Der PEUGEOT 106 ist serienmäßig mit einer Dachantenne ausgestattet, die hinter der Innenleuchte angeschraubt ist.
Ausbau
- Abdeckungen der Innenleuchte mit einem flachen Schraubendreher abhebeln. Dazu Lappen unterlegen.

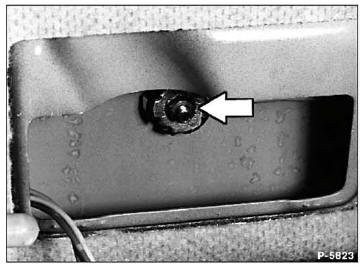

- Durch die Öffnung Befestigungsmutter abschrauben.
- Antennenkabel vom Antennenfuß abnehmen und Antenne mit Antennenfuß nach oben vom Dach abheben.
Einbau
- Antenne auf dem Dach ansetzen und Antennenfuß von unten zusammen mit dem Antennenkabel festschrauben.
- Antenne auf Funktion prüfen.
- Innenleuchtenabdeckung eindrücken.
